उत्पाद विवरण:
|
| उत्पाद का नाम: | क्लोरीन डाइऑक्साइड सेंसर | उत्पाद मॉडल: | सीडी4.2 |
|---|---|---|---|
| माप सीमा:: | 0~0.5/2/5/10/20पीपीएम | दबाव सीमा: | 0 ~ 1बार (प्रवाह सेल) |
| तापमान सीमा: | 0 ~ 45 ℃ | प्रतिक्रिया समय: | टी९०: लगभग ३ मिनट (सैलून लगभग ५ मिनट) |
| प्रवाह दर: | 15-30 लीटर/घंटा (33-66 सेमी/सेकेंड) | ||
| प्रमुखता देना: | पेयजल क्लोरीन डाइऑक्साइड सेंसर,प्रक्रिया जल क्लोरीन डाइऑक्साइड सेंसर,सेवा जल क्लोरीन डाइऑक्साइड सेंसर |
||

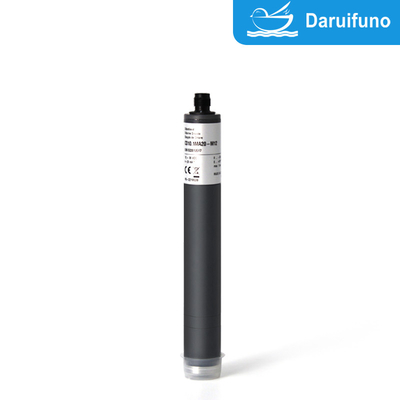

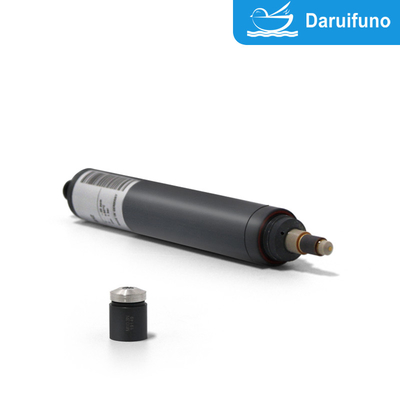

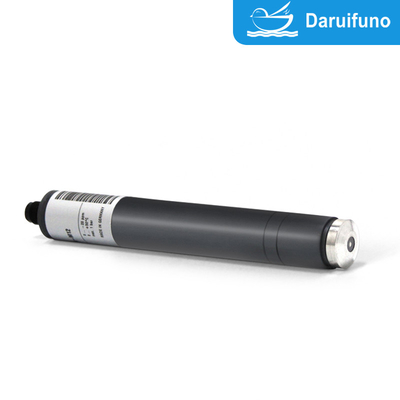

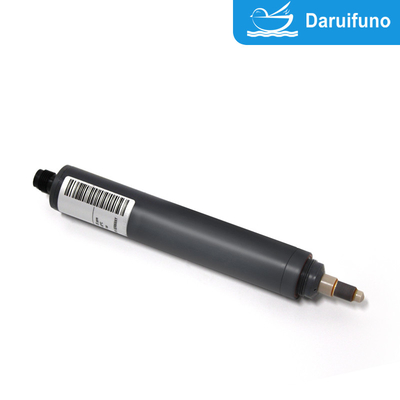

पेयजल, सेवा और प्रक्रिया जल के लिए दो इलेक्ट्रोड प्रणाली क्लोरीन डाइऑक्साइड सेंसर
दो इलेक्ट्रोड प्रणालीक्लोरीन डाइऑक्साइड सेंसरCD4.2 विशेष रूप से पानी में क्लोरीन डाइऑक्साइड की एकाग्रता को मापने के लिए प्रयोग किया जाता है। पेयजल, प्रत्यक्ष पेयजल, सेवा और प्रक्रिया जल, सतह सक्रिय पदार्थ के बिना पानी को मापने के लिए उपयोग किया जाता है,वैकल्पिक सीमा 0~0.5/2/5/10/20 पीपीएम, iइसके लाभों और कार्यात्मक विशेषताओं में शामिल हैंः
उच्च संवेदनशीलता:एम्पेरोमेट्रिक विधि इलेक्ट्रोकेमिकल प्रतिक्रियाओं के माध्यम से क्लोरीन डाइऑक्साइड की एकाग्रता को सटीक रूप से मापती है और क्लोरीन डाइऑक्साइड की निम्न एकाग्रता का पता लगा सकती है।
अच्छी चयनशीलता:सेंसर विशेष रूप से क्लोरीन डाइऑक्साइड के लिए डिज़ाइन किया गया है और इसकी उच्च चयनशीलता है, जो पता लगाने में अन्य ऑक्सीकरण पदार्थों से हस्तक्षेप से बच सकती है।
त्वरित प्रतिक्रियाःयह पानी में क्लोरीन डाइऑक्साइड के परिवर्तनों को कम समय में पता लगा सकता है और वास्तविक समय की निगरानी के लिए उपयुक्त है।
दीर्घकालिक स्थिरताःकोटिंग तकनीक का उपयोग इलेक्ट्रोड प्रदूषण को कम कर सकता है, सेंसर के सेवा जीवन को बढ़ा सकता है, और दीर्घकालिक स्थिर संचालन सुनिश्चित कर सकता है।
कम रखरखाव लागत:कोटिंग डिजाइन इलेक्ट्रोड के साथ प्रत्यक्ष संपर्क को कम करता है, इलेक्ट्रोड पहनने और सफाई आवश्यकताओं को कम करता है, और रखरखाव आवृत्ति को कम करता है।
कार्यात्मक विशेषताएं:
दो इलेक्ट्रोड डिजाइनःइसमें एक कार्यशील इलेक्ट्रोड और एक संदर्भ इलेक्ट्रोड होता है, जो एक संभावित अंतर के माध्यम से विद्युत रासायनिक प्रतिक्रिया को चलाता है, और क्लोरीन डाइऑक्साइड के रेडॉक्स धारा को मापता है।
प्रदूषण रोधी डिजाइन:यह कोटिंग इलेक्ट्रोड को गंदगी और वसा जैसे प्रदूषकों से बचाने के लिए एक अलगाव के रूप में कार्य करती है और जटिल जल गुणवत्ता स्थितियों में सेंसर के प्रदर्शन में सुधार करती है।
वास्तविक समय निगरानी कार्यःयह ऑनलाइन जल गुणवत्ता निगरानी प्रणालियों के लिए उपयुक्त है, लगातार क्लोरीन डाइऑक्साइड सांद्रता को माप सकता है, और औद्योगिक प्रक्रियाओं में स्वचालित नियंत्रण और निगरानी के लिए उपयुक्त है।
तापमान मुआवजा कार्यःकुछ सेंसरों में तापमान मुआवजा कार्य होता है, जो विभिन्न तापमानों पर माप की सटीकता सुनिश्चित कर सकता है।
एम्पियर-लेपित दो-इलेक्ट्रोड क्लोरीन डाइऑक्साइड सेंसर पानी की गुणवत्ता की सुरक्षा और विश्वसनीयता सुनिश्चित करने के लिए पानी में क्लोरीन डाइऑक्साइड की एकाग्रता की कुशलता से निगरानी कर सकता है।
आपूर्ति का दायरा:सीडी4.2 सेंसर, झिल्ली टोपी, इलेक्ट्रोलाइट
विनिर्देश
| |
सीडी4.2 |
| सूचक | क्लोरीन डाइऑक्साइड |
| आवेदन |
स्विमिंग पूल का पानी, पीने का पानी, सेवा का पानी, प्रक्रिया का पानी पानी में कोई भी सर्फेक्टिव पदार्थ (टेंसिड) नहीं होना चाहिए! |
|
उपयुक्त क्लोरीन डाइऑक्साइड उत्पादन पद्धति |
उदा. उदा. - एसिड/क्लोराइट विधि - क्लोरीन/क्लोराइट विधि |
| माप प्रणाली | झिल्ली से ढकी, एम्पेरोमेट्रिक 2-इलेक्ट्रोड प्रणाली इलेक्ट्रॉनिक अंदर के साथ |
|
इलेक्ट्रॉनिक |
एनालॉग संस्करण: - आउटपुट वोल्टेज - गैर गैल्वानिक रूप से अलग इलेक्ट्रॉनिक्स - एनालॉग आंतरिक डेटा प्रसंस्करण - आउटपुट सिग्नलः एनालॉग (एनालॉग-आउट/एनालॉग) डिजिटल संस्करण: - इलेक्ट्रॉनिक पूरी तरह से गैल्वानिक रूप से अलग है - डिजिटल आंतरिक डेटा प्रसंस्करण - आउटपुट सिग्नल: एनालॉग (एनालॉग-आउट/डिजिटल) या डिजिटल (डिजिटल आउट/डिजिटल) एमए-संस्करणः - वर्तमान आउटपुट एनालॉग - गैर गैल्वानिक रूप से अलग इलेक्ट्रॉनिक्स - आउटपुट सिग्नलः एनालॉग (एनालॉग-आउट/एनालॉग) |
|
सूचना के बारे में माप सीमा |
सेंसर का वास्तविक ढलान उत्पादन से संबंधित नाममात्र ढलान के 65% से 150% के बीच भिन्न हो सकता है नोटः ढलान > 100% के साथ माप सीमा तदनुसार कम हो जाती है। (उदा.: 150% ढलान → 67% निर्दिष्ट माप सीमा) |
|
ढलान ढलान दोहराने की स्थिति में (25 °C, पीने के पानी में pH 7,2) |
लगभग. <- 1% प्रतिमाह |
|
कार्य तापमान |
पानी का तापमान मापने के लिएः 0... +45 °C (मापने के पानी में कोई बर्फ के क्रिस्टल नहीं) |
| परिवेश का तापमानः 0... +55 °C | |
|
तापमान मुआवजा |
स्वचालित रूप से, एक एकीकृत तापमान सेंसर द्वारा तापमान में अचानक बदलाव से बचना चाहिए |
|
अधिकतम अनुमत कार्य दबाव |
बिना रिटेनिंग रिंग के काम करना: - 0.5 बार - कोई दबाव आवेग और/या कंपन नहीं |
|
फ्लो सेल में रिटेनिंग रिंग के साथ ऑपरेशनः - 1.0 बार, - कोई दबाव आवेग और/या कंपन नहीं (विकल्प 1 देखें) |
|
सीडी4.2 |
|||
|
प्रवाह दर (आगमन प्रवाह वेग) |
प्रवाह सेल में लगभग 15-30L/h (33 ¢ 66 cm/s), छोटी प्रवाह दर निर्भरता दी गई है | |||
| पीएच-रेंज | पीएच 1 पीएच 12 या पीएच 12 पर/इससे ऊपर क्लोरीन डाइऑक्साइड के विघटन की शुरुआत | |||
| चलाने का समय | पहला प्रारंभ लगभग 1 घंटा | |||
| प्रतिक्रिया समय | T90: लगभग 15 सेकंड। | |||
| शून्य बिंदु समायोजन | आवश्यक नहीं | |||
| कैलिब्रेशन | उपकरण पर, विश्लेषणात्मक निर्धारण द्वारा | |||
| हस्तक्षेप |
Cl2: कारक 0.35 O3 |
|||
|
की अनुपस्थिति कीटाणुनाशक |
अधिकतम 24 घंटे | |||
|
संबंध |
एमवी संस्करणः Modbus संस्करणः 4-20 एमए संस्करणः |
5-पोल M12, प्लग-ऑन फ्लैंज 5-पोल M12, प्लग-ऑन फ्लैंज दो ध्रुवीय टर्मिनल या 5-पोल M12, प्लग-ऑन फ्लैंज |
||
|
सेंसर केबल की अधिकतम लंबाई (आंतरिक परिस्थितियों के आधार पर संकेत प्रसंस्करण) |
एनालॉग | < 30 मीटर | ||
| डिजिटल |
> 30 मीटर की अनुमति है केबल की अधिकतम लंबाई आवेदन पर निर्भर करती है |
|||
| सुरक्षा का प्रकार |
5-पोल M12 प्लग-ऑन फ्लैंजः IP68 एमए हुड के साथ 2-पोल टर्मिनलः IP65 |
|||
| सामग्री | अर्धपारगम्य झिल्ली, पीवीसी-यू, एबीएस | |||
|
आकार |
व्यास: लंबाईः mV संस्करण मॉडबस संस्करण 4-20 एमए संस्करण |
लगभग 25 मिमी लगभग 190 मिमी (एनालॉग सिग्नल प्रोसेसिंग) लगभग 205 मिमी (डिजिटल सिग्नल प्रोसेसिंग) लगभग 205 मिमी लगभग 220 मिमी (2-पोल-टर्मिनल) लगभग 190 मिमी (5-पोल-M12) |
||
| परिवहन | +5... +50 °C (सेंसर, इलेक्ट्रोलाइट, झिल्ली टोपी) | |||
|
सीडी4.2 |
|
भंडारण |
सेंसरः सूखा और इलेक्ट्रोलाइट के बिना +5... +40 °C पर कोई सीमा नहीं |
|
इलेक्ट्रोलाइटः मूल बोतल में सूर्य के प्रकाश से संरक्षित +5... +35 °C मिनट 1 वर्ष या निर्दिष्ट समाप्ति तिथि तक |
|
|
झिल्ली टोपीः मूल पैकेजिंग में +5... +40 °C पर कोई सीमा नहीं (उपयोगी झिल्ली टोपी को संग्रहीत नहीं किया जा सकता है) |
|
|
रखरखाव |
माप संकेत की नियमित जांच, सप्ताह में न्यूनतम एक बार निम्नलिखित विनिर्देश जल की गुणवत्ता पर निर्भर करते हैंः झिल्ली के ढक्कन को बदलनाः वर्ष में एक बार (पानी की गुणवत्ता के आधार पर) इलेक्ट्रोलाइट को बदलनाः हर 3 से 6 महीने में |
|
|
विकल्प 1: पकड़े हुए अंगूठी |
- प्रवाह कक्ष में 0.5 बार से अधिक के दबाव के साथ काम करने पर - आयाम रिंग 29 x 23.4 x 2.5 मिमी, कट, पीईटीपी - रिव चयन योग्य के लिए विभिन्न पदों (अनुरोध पर) |
|
|
तकनीकी डेटा
1. सीडी4.2 (एनालॉग आउटपुट, एनालॉग आंतरिक सिग्नल प्रोसेसिंग)
एक संभावित मुक्त विद्युत कनेक्शन आवश्यक है क्योंकि सेंसर इलेक्ट्रॉनिक गैल्वानिक अलगाव से सुसज्जित नहीं है।
|
माप रेंज में पीपीएम |
संकल्प में पीपीएम |
आउटपुट आउटपुट प्रतिरोध |
नाममात्र ढलान में एमवी/पीपीएम |
वोल्टेज आपूर्ति |
संबंध |
|
CD4.2N-M12 |
0.05...20.00 |
0.01 |
0...-2000 एमवी 1 kΩ |
- सौ |
±5 - ±15 वीडीसी 10 एमए |
5-पोल M12 प्लग-ऑन फ्लैंज तारों का कार्य: पिन1: माप संकेत पिन2: +यू पिन 3: -यू पिन4: सिग्नल जीएनडी पिन5: n. c. |
|
CD4.2H-M12 |
0.005... 2।000 |
0.001 |
- एक हजार |
(तकनीकी परिवर्तनों के अधीन)
2सीडी4.2 (एनालॉग आउटपुट, डिजिटल आंतरिक सिग्नल प्रोसेसिंग)
एनालॉग-आउट/डिजिटल
- बिजली की आपूर्ति सेंसर के अंदर गैल्वैनिक रूप से अलग है।
- आउटपुट सिग्नल भी गैल्वानिक रूप से पृथक है, जिसका अर्थ है संभावित मुक्त।
|
माप रेंज
में पीपीएम |
संकल्प
में पीपीएम |
आउटपुट आउटपुट प्रतिरोध |
नाममात्र ढलान
में एमवी/पीपीएम |
विद्युत आपूर्ति | संबंध |
| CD4.2H-An-M12 | 0.005... 2।000 | 0.001 |
एनालॉग 0...-2 वी (अधिकतम -2.5 वी) 1 kΩ |
- एक हजार |
9-30 वीडीसी लगभग 20-56 एमए |
5-पोल M12 प्लग-ऑन फ्लैंज तारों का कार्य: पिन1: माप संकेत पिन2: +यू पिन3: पावर जीएनडी पिन4: सिग्नल जीएनडी पिन5: n. c. |
| CD4.2N-An-M12 | 0.05...20.00 | 0.01 | - सौ | |||
| CD4.2H-Ap-M12 | 0.005... 2।000 | 0.001 |
एनालॉग 0...+2 वी (अधिकतम +2.5 वी) 1 kΩ |
+1000 | ||
| CD4.2N-Ap-M12 | 0.05...20.00 | 0.01 | +100 |
(तकनीकी परिवर्तनों के अधीन)
3सीडी4.2 (डिजिटल आउटपुट, डिजिटल आंतरिक सिग्नल प्रोसेसिंग)
- बिजली की आपूर्ति सेंसर के अंदर गैल्वैनिक रूप से अलग है।
- आउटपुट सिग्नल भी गैल्वानिक रूप से पृथक है, जिसका अर्थ है संभावित मुक्त।
|
माप रेंज में पीपीएम |
संकल्प में पीपीएम |
आउटपुट आउटपुट प्रतिरोध |
विद्युत आपूर्ति | संबंध |
|
CD4.2H-M0c |
0.005... दो।000 |
0.001 |
मॉडबस आरटीयू सेंसर में कोई समापन प्रतिरोधक नहीं हैं। |
9-30 वीडीसी लगभग 20-56 एमए |
5-पोल M12 प्लग-ऑन फ्लैंज तारों का कार्य: पिन1: आरक्षित पिन2: +यू पिन3: पावर जीएनडी पिन4: RS485B पिन5: RS485A |
|
CD4.2N-M0c |
0.05... 20.00 |
0.01 |
(तकनीकी परिवर्तनों के अधीन)
4CD4.2 4-20 mA (एनालॉग आउटपुट, एनालॉग आंतरिक सिग्नल प्रोसेसिंग)
एक संभावित मुक्त विद्युत कनेक्शन आवश्यक है क्योंकि सेंसर इलेक्ट्रॉनिक गैल्वानिक अलगाव से सुसज्जित नहीं है।
4.1 विद्युत कनेक्टरटर्मिनलः 2 पोल क्लैंप
|
माप रेंज में पीपीएम |
संकल्प में पीपीएम |
आउटपुट आउटपुट प्रतिरोध |
नाममात्र ढलान में एमए/पीपीएम |
वोल्टेज आपूर्ति | संबंध |
| CD4.2MA0.5 | 0.005...0.500 | 0.001 |
4...20 एमए अनकैलिब्रेटेड |
32.0 |
12...30 वीडीसी आरएल 50Ω...आरएल 900Ω |
दो ध्रुवीय टर्मिनल (2 x 1 मिमी2)
अनुशंसितः गोल केबल
2 x 0.34 मिमी2 |
| CD4.2MA2 | 0.005... 2।000 | 0.001 | 8.0 | |||
| CD4.2MA5 | 0.05...5.00 | 0.01 | 3.2 | |||
| CD4.2MA10 | 0.05...10.00 | 0.01 | 1.6 | |||
| CD4.2MA20 | 0.05...20.00 | 0.01 | 0.8 |
(तकनीकी परिवर्तनों के अधीन)
4.2 विद्युत कनेक्शनः 5 पोल M12 प्लग-ऑन फ्लैंज
|
माप रेंज में पीपीएम |
संकल्प में पीपीएम |
आउटपुट आउटपुट प्रतिरोध |
नाममात्र ढलान में एमए/पीपीएम |
वोल्टेज आपूर्ति | संबंध |
| CD4.2MA0.5-M12 | 0.005...0.500 | 0.001 |
4...20 एमए अनकैलिब्रेटेड |
32.0 |
12...30 वीडीसी आरएल 50Ω...आरएल 900Ω |
5-पोल M12 प्लग-ऑन फ्लैंज तारों का कार्य: पिन 1: n. c. पिन2: +यू पिन 3: -यू पिन4: n c. पिन5: n. c. |
| CD4.2MA2-M12 | 0.005... 2।000 | 0.001 | 8.0 | |||
| CD4.2MA5-M12 | 0.05...5.00 | 0.01 | 3.2 | |||
| CD4.2MA10-M12 | 0.05...10.00 | 0.01 | 1.6 | |||
| CD4.2MA20-M12 | 0.05...20.00 | 0.01 | 0.8 |
(तकनीकी परिवर्तनों के अधीन)
प्रतिस्थापन भाग
| प्रकार | झिल्ली टोपी | इलेक्ट्रोलाइट | एमेरी | ओ-रिंग |
| सभी सीडी4 के लिए2 |
M20.2 अनुच्छेद 11011।1 |
ECD4 ● ECD7/W, 100 मिली आर्ट. नं. 11030 |
S1 आर्ट. नं. 11908 |
14 x 1.8 एनबीआर अनुच्छेद 11806 |
(तकनीकी परिवर्तनों के अधीन)
