उत्पाद विवरण:
|
| उत्पाद का नाम: | ओजोन सेंसर | उत्पाद मॉडल: | OZ1.2 |
|---|---|---|---|
| माप सीमा:: | 0~0.5/2/5/10/20पीपीएम | दबाव सीमा: | 0 ~ 1बार (प्रवाह सेल) |
| तापमान सीमा: | 0 ~ 45 ℃ | प्रतिक्रिया समय: | टी९०: लगभग ३ मिनट (सैलून लगभग ५ मिनट) |
| प्रवाह दर: | 15-30 लीटर/घंटा (33-66 सेमी/सेकेंड) | ||
| प्रमुखता देना: | पेयजल ओजोन सेंसर,प्रत्यक्ष पेयजल ओजोन सेंसर,सेवा प्रक्रिया जल ओजोन सेंसर |
||
पीने के पानी के लिए दो तार 4-20mA दो इलेक्ट्रोड ओजोन सेंसर, प्रत्यक्ष पीने के पानी, सेवा प्रक्रिया पानी

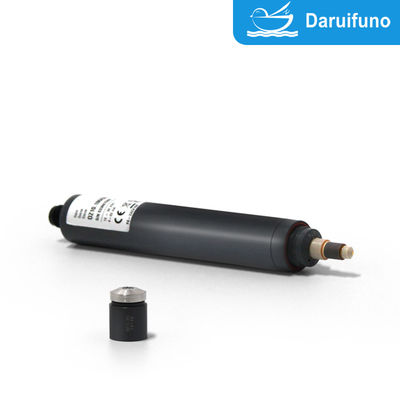

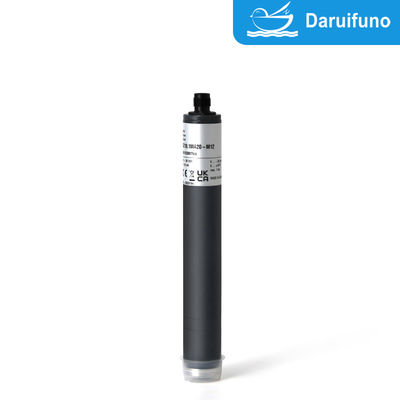

दो इलेक्ट्रोड प्रणाली ओजोन सेंसर OZ1.2, पीने के पानी, प्रत्यक्ष पीने के पानी, सेवा और प्रक्रिया के पानी में इस्तेमाल किया, सतह सक्रिय पदार्थ के बिना पानी को मापने, वैकल्पिक सीमा 0 ~ 0.5/2/5/10/20ppm
एम्पियर फिल्म ओजोन सेंसर की कार्यात्मक विशेषताओं में उच्च संवेदनशीलता और त्वरित प्रतिक्रिया शामिल है, जो पानी में ओजोन सांद्रता को सटीक रूप से माप सकती है।इसके फायदे विरोधी हस्तक्षेप की मजबूत क्षमता है, विभिन्न जल गुणवत्ता वातावरण के लिए उपयुक्त है, और लंबे समय तक सेवा जीवन। यह पानी की गुणवत्ता की सुरक्षा सुनिश्चित करने के लिए पेयजल और औद्योगिक जल उपचार के लिए उपयुक्त है।
विनिर्देश
| |
OZ1।2 |
| सूचक | ओजोन
|
| आवेदन |
स्विमिंग पूल का पानी, पीने का पानी, सेवा का पानी, प्रक्रिया का पानी |
| माप प्रणाली | झिल्ली से ढकी, एम्पेरोमेट्रिक 2-इलेक्ट्रोड प्रणाली |
|
इलेक्ट्रॉनिक |
एनालॉग संस्करण: - आउटपुट वोल्टेज - गैर गैल्वानिक रूप से अलग इलेक्ट्रॉनिक्स - एनालॉग आंतरिक डेटा प्रसंस्करण - आउटपुट सिग्नलः एनालॉग (एनालॉग-आउट/एनालॉग) डिजिटल संस्करण: - इलेक्ट्रॉनिक पूरी तरह से गैल्वानिक रूप से अलग है - डिजिटल आंतरिक डेटा प्रसंस्करण - आउटपुट सिग्नल: एनालॉग (एनालॉग-आउट/डिजिटल) या डिजिटल (डिजिटल आउट/डिजिटल) एमए-संस्करणः - वर्तमान आउटपुट एनालॉग - गैर गैल्वानिक रूप से अलग इलेक्ट्रॉनिक्स - आउटपुट सिग्नलः एनालॉग (एनालॉग-आउट/एनालॉग) |
|
सूचना के बारे में माप सीमा |
सेंसर का वास्तविक ढलान उत्पादन से संबंधित नाममात्र ढलान के 65% से 150% के बीच भिन्न हो सकता है नोटः ढलान > 100% के साथ माप सीमा तदनुसार कम हो जाती है। (उदा.: 150% ढलान → 67% निर्दिष्ट माप सीमा) |
|
ढलान ढलान दोहराने की स्थिति में (25 °C, पीने के पानी में pH 7,2) |
लगभग. <- 1% प्रतिमाह |
|
कार्य तापमान |
पानी का तापमान मापने के लिएः 0... +45 °C (मापने के पानी में कोई बर्फ के क्रिस्टल नहीं) |
| परिवेश का तापमानः 0... +55 °C | |
|
तापमान मुआवजा |
स्वचालित रूप से, एक एकीकृत तापमान सेंसर द्वारा |
|
अधिकतम अनुमत कार्य दबाव |
बिना रिटेनिंग रिंग के काम करना: - 0.5 बार - कोई दबाव आवेग और/या कंपन नहीं |
|
फ्लो सेल में रिटेनिंग रिंग के साथ ऑपरेशनः - 1.0 बार, - कोई दबाव आवेग और/या कंपन नहीं (विकल्प 1 देखें) |
|
OZ1।2 |
|||
|
प्रवाह दर (आगमन प्रवाह वेग) |
प्रवाह FLC में लगभग 15-30 l/h (33 ¢ 66 cm/s), छोटे प्रवाह दर निर्भरता दी गई है | |||
| पीएच-रेंज | पीएच 1 पीएच 11 | |||
| चलाने का समय | पहला प्रारंभ लगभग 1 घंटा | |||
| प्रतिक्रिया समय | T90: लगभग 15 सेकंड। | |||
| शून्य बिंदु समायोजन | आवश्यक नहीं | |||
| कैलिब्रेशन | उपकरण पर, विश्लेषणात्मक निर्धारण द्वारा | |||
| हस्तक्षेप |
सीएल 2: कारक 0.03 |
|||
| कीटाणुनाशक की अनुपस्थिति | अधिकतम 24 घंटे | |||
|
संबंध |
एमवी संस्करणः Modbus संस्करणः 4-20 एमए संस्करणः |
5-पोल M12, प्लग-ऑन फ्लैंज 5-पोल M12, प्लग-ऑन फ्लैंज दो ध्रुवीय टर्मिनल या 5-पोल M12, प्लग-ऑन फ्लैंज |
||
| सेंसर केबल की अधिकतम लंबाई (आंतरिक संकेत प्रसंस्करण के आधार पर) | एनालॉग | < 30 मीटर | ||
| डिजिटल |
> 30 मीटर की अनुमति है केबल की अधिकतम लंबाई आवेदन पर निर्भर करती है |
|||
| सुरक्षा का प्रकार |
5-पोल M12 प्लग-ऑन फ्लैंजः IP68 एमए हुड के साथ 2-पोल टर्मिनलः IP65 |
|||
| सामग्री | अर्धपारगम्य झिल्ली, पीवीसी-यू, एबीएस | |||
|
आकार |
व्यास: लंबाईः एमवी संस्करण मॉडबस संस्करण 4-20 एमए संस्करण |
लगभग 25 मिमी लगभग 190 मिमी (एनालॉग सिग्नल प्रोसेसिंग) लगभग 205 मिमी (डिजिटल सिग्नल प्रोसेसिंग) लगभग 205 मिमी लगभग 220 मिमी (2-पोल-टर्मिनल) लगभग 190 मिमी (5-पोल-M12) |
||
| परिवहन | +5... +50 °C (सेंसर, इलेक्ट्रोलाइट, झिल्ली टोपी) | |||
|
OZ1।2 |
|
भंडारण |
सेंसरः सूखा और इलेक्ट्रोलाइट के बिना +5... +40 °C पर कोई सीमा नहीं |
|
इलेक्ट्रोलाइटः मूल बोतल में सूर्य के प्रकाश से संरक्षित +5... +35 °C मिनट 1 वर्ष या निर्दिष्ट समाप्ति तिथि तक |
|
|
झिल्ली टोपीः मूल पैकेजिंग में +5... +40 °C पर कोई सीमा नहीं (उपयोगी झिल्ली टोपी को संग्रहीत नहीं किया जा सकता है) |
|
|
रखरखाव |
माप संकेत की नियमित जांच, सप्ताह में न्यूनतम एक बार निम्नलिखित विनिर्देश जल की गुणवत्ता पर निर्भर करते हैंः झिल्ली के ढक्कन को बदलना: वर्ष में एक बार (पानी की गुणवत्ता के आधार पर) इलेक्ट्रोलाइट का परिवर्तनः हर 3 से 6 महीने में |
|
|
विकल्प 1: पकड़े हुए अंगूठी |
- प्रवाह कक्ष में 0.5 बार से अधिक के दबाव के साथ काम करने पर - आयाम रिंग 29 x 23.4 x 2.5 मिमी, कट, पीईटीपी - रिव चयन योग्य के लिए विभिन्न पदों (अनुरोध पर) |
|
|
तकनीकी डेटा
1. OZ1.2 (एनालॉग आउटपुट, एनालॉग आंतरिक संकेत प्रसंस्करण)
एक संभावित मुक्त विद्युत कनेक्शन की आवश्यकता है के रूप में सेंसर इलेक्ट्रॉनिक एक गैल्वानिक से लैस नहीं है
अलगाव।
| |
माप रेंज में पीपीएम |
संकल्प में पीपीएम |
आउटपुट आउटपुट प्रतिरोध |
नाममात्र ढलान में एमवी/पीपीएम |
वोल्टेज आपूर्ति |
संबंध |
| OZ1.2H-M12 | 0.005... 2।000 | 0.001 |
0...-2000 एमवी 1 kΩ |
- एक हजार |
±5 - ±15 वीडीसी 10 एमए |
5-पोल M12 प्लग-ऑन फ्लैंज
तारों का कार्य: पिन1: माप संकेत पिन2: +यू पिन 3: -यू पिन4: सिग्नल जीएनडी पिन5: n. c. |
| OZ1.2N-M12 | 0.05...20.00 | 0.01 | - सौ | |||
| OZ1.2HUp-M12 | 0.005... 2।000 | 0.001 |
0...+2000 एमवी 1 kΩ |
+1000 |
10 - 30 वीडीसी 10 एमए |
5-पोल M12 प्लग-ऑन फ्लैंज तारों का कार्य:
पिन1: माप संकेत पिन2: +यू पिन3: पावर जीएनडी पिन4: सिग्नल जीएनडी पिन5: n. c. |
| OZ1.2NUp-M12 | 0.05...20.00 | 0.01 | +100 |
(तकनीकी परिवर्तनों के अधीन)
2. OZ1.2 (एनालॉग आउटपुट, डिजिटल सिग्नल प्रोसेसिंग)
एनालॉग-आउट/डिजिटल
- बिजली की आपूर्ति सेंसर के अंदर गैल्वानिक रूप से अलग है।
- आउटपुट सिग्नल भी गैल्वानिक रूप से अलग है, जिसका अर्थ है कि संभावित मुक्त।
| |
माप रेंज में पीपीएम |
संकल्प में पीपीएम |
आउटपुट आउटपुट प्रतिरोध |
नाममात्र ढलान में एमवी/पीपीएम |
विद्युत आपूर्ति | संबंध |
| OZ1.2H-An-M12 | 0.005... 2।000 | 0.001 |
एनालॉग 0...-2 वी (अधिकतम -2.5 V) 1 kΩ |
- एक हजार |
9-30 वीडीसी लगभग 20-56 एमए |
5-पोल M12 प्लग-ऑन फ्लैंग
तारों का कार्य: पिन1: माप संकेत पिन2: +यू पिन3: पावर जीएनडी पिन4: सिग्नल जीएनडी पिन5: n. c. |
| OZ1.2N-An-M12 | 0.05...20.00 | 0.01 | - सौ | |||
| OZ1.2H-Ap-M12 | 0.005... 2।000 | 0.001 |
एनालॉग 0...+2 वी (अधिकतम +2.5 V) 1 kΩ |
+1000 | ||
| OZ1.2N-Ap-M12 | 0.05...20.00 | 0.01 | +100 |
(तकनीकी परिवर्तनों के अधीन)
3. OZ1.2 (डिजिटल आउटपुट, डिजिटल सिग्नल प्रोसेसिंग)
- बिजली की आपूर्ति सेंसर के अंदर गैल्वानिक रूप से अलग है।
- आउटपुट सिग्नल भी गैल्वानिक रूप से अलग है, जिसका अर्थ है कि संभावित मुक्त।
|
माप रेंज में पीपीएम |
संकल्प में पीपीएम |
आउटपुट आउटपुट प्रतिरोध |
विद्युत आपूर्ति | संबंध |
| OZ1.2H-M0c | 0.005... 2।000 | 0.001 |
मॉडबस आरटीयू
सेंसर में कोई समापन प्रतिरोधक नहीं हैं। |
9-30 वीडीसी
लगभग 20-56 एमए |
5-पोल M12 प्लग-ऑन फ्लैंज तारों का कार्य: पिन1: आरक्षित पिन2: +यू पिन3: पावर जीएनडी पिन4: RS485B पिन5: RS485A |
| OZ1.2N-M0c | 0.05...20.00 | 0.01 |
(तकनीकी परिवर्तनों के अधीन)
4. OZ1.2 4-20 mA (एनालॉग आउटपुट, एनालॉग आंतरिक संकेत प्रसंस्करण)
एक संभावित मुक्त विद्युत कनेक्शन की आवश्यकता है के रूप में सेंसर इलेक्ट्रॉनिक एक गैल्वानिक से लैस नहीं है
अलगाव।
4.1 विद्युत कनेक्शनः 2 पोल टर्मिनल क्लैंप
| |
माप रेंज में पीपीएम |
संकल्प n में पीपीएम |
आउटपुट आउटपुट प्रतिरोध |
नाममात्र ढलान में एमए/पीपीएम |
वोल्टेज आपूर्ति |
संबंध |
| OZ1.2MA0.5 | 0.005...0.500 | 0.001 |
4...20 एमए अनकैलिब्रेटेड |
32.0 |
12...30 वीडीसी आरएल 50Ω...आरएल 900Ω |
दो ध्रुवीय टर्मिनल (2 x 1 मिमी2)
अनुशंसितः गोल केबल 4 मिमी 2 x 0.34 मिमी2 |
| OZ1.2MA2 | 0.005... 2।000 | 0.001 | 8.0 | |||
| OZ1.2MA5 | 0.05...5.00 | 0.01 | 3.2 | |||
| OZ1.2MA10 | 0.05...10.00 | 0.01 | 1.6 | |||
| OZ1.2MA20 | 0.05...20.00 | 0.01 | 0.8 |
(तकनीकी परिवर्तनों के अधीन)
4.2 विद्युत कनेक्शनः 5 पोल M12 प्लग-ऑन फ्लैंज
|
माप रेंज में पीपीएम |
संकल्प में पीपीएम |
आउटपुट आउटपुट प्रतिरोध |
नाममात्र ढलान में एमए/पीपीएम |
वोल्टेज आपूर्ति |
संबंध |
| OZ1.2MA0.5-M12 | 0.005...0.500 | 0.001 |
4...20 एमए अनकैलिब्रेटेड |
32.0 |
12...30 वीडीसी आरएल 50Ω...आरएल 900Ω |
5-पोल M12 प्लग-ऑन फ्लैंज
तारों का कार्य: पिन 1: n. c. पिन2: +यू पिन 3: -यू पिन4: n c. पिन5: n. c. |
| OZ1.2MA2-M12 | 0.005... 2।000 | 0.001 | 8.0 | |||
| OZ1.2MA5-M12 | 0.05...5.00 | 0.01 | 3.2 | |||
| OZ1.2MA10-M12 | 0.05...10.00 | 0.01 | 1.6 | |||
| OZ1.2MA20-M12 | 0.05...20.00 | 0.01 | 0.8 |
(तकनीकी परिवर्तनों के अधीन)
प्रतिस्थापन भाग
| प्रकार | झिल्ली टोपी | इलेक्ट्रोलाइट | एमेरी | ओ-रिंग |
| सभी OZ1 के लिए।2 |
M20.2 |
EOZ1/W, 100 मिलीलीटर आर्ट. नं. 11101 |
S1 |
14 x 1.8 सिलिकॉन |
(तकनीकी परिवर्तनों के अधीन)
