उत्पाद विवरण:
|
| वस्तु का नाम: | पीएच और ओआरपी नियंत्रक | डिटेक्शन चैनल: | दो एनालॉग चैनल इनपुट |
|---|---|---|---|
| ऐतिहासिक आंकड़ा: | 10,000 ऐतिहासिक डेटा रिकॉर्ड कर सकते हैं | अंशांकन लॉग: | पिछले 100 बार रिकॉर्ड करता है |
| रिले उत्पादन: | 2 कॉन्फ़िगर करने योग्य एसपीएसटी रिले | मौजूदा उत्पादन: | 2 चैनल 0/4 ~ 20ma |
| संचार इंटरफ़ेस: | RS485 इंटरफ़ेस मोडबस आरटीयू | संरक्षण ग्रेड: | IP66 |
| परिचालन लागत वातावरण: | 0 ~ 60 ℃ | भंडारण वातावरण: | 20 ~ 70 ℃ |
| साधन आयाम: | 144*144*120mm | स्थापित करने की विधि: | दीवार माउंटिंग, पाइप क्लैंप, पैनल |
| छिलके की सामग्री: | प्रबलित एबीएस | ऊर्जा की आवश्यकताएं: | एसी: 100 ~ 240 वी, 50 ~ 60 हर्ट्ज; डीसी: + 18 ~ 36 वी |

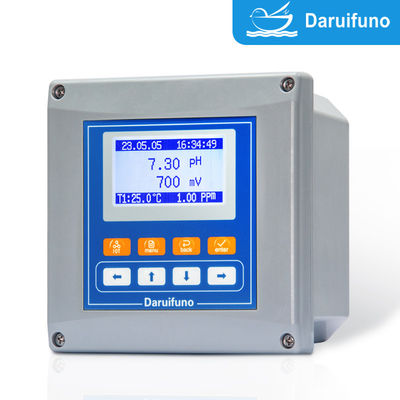

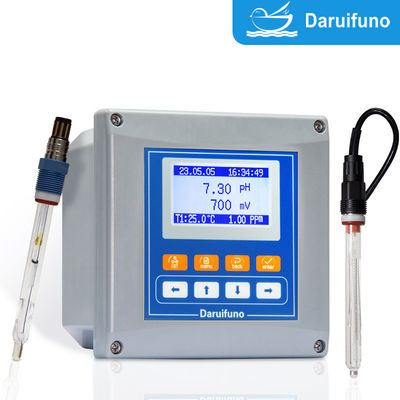

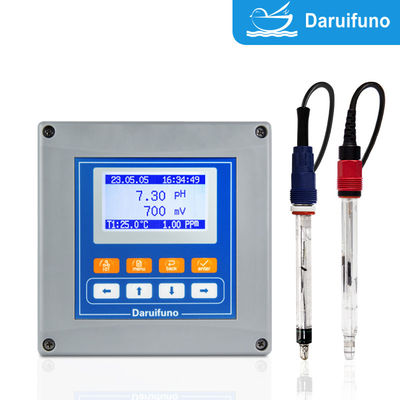

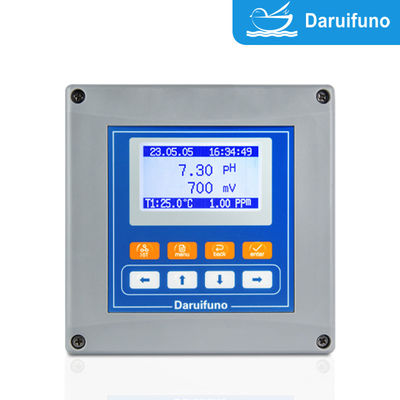

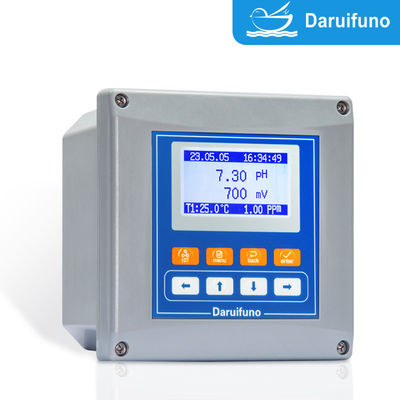

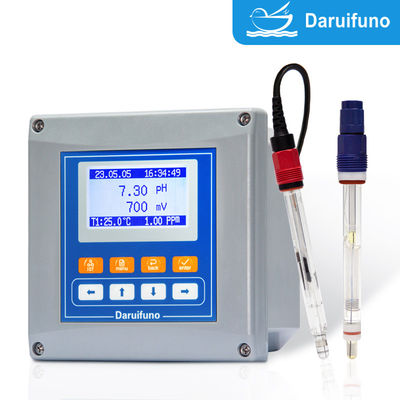

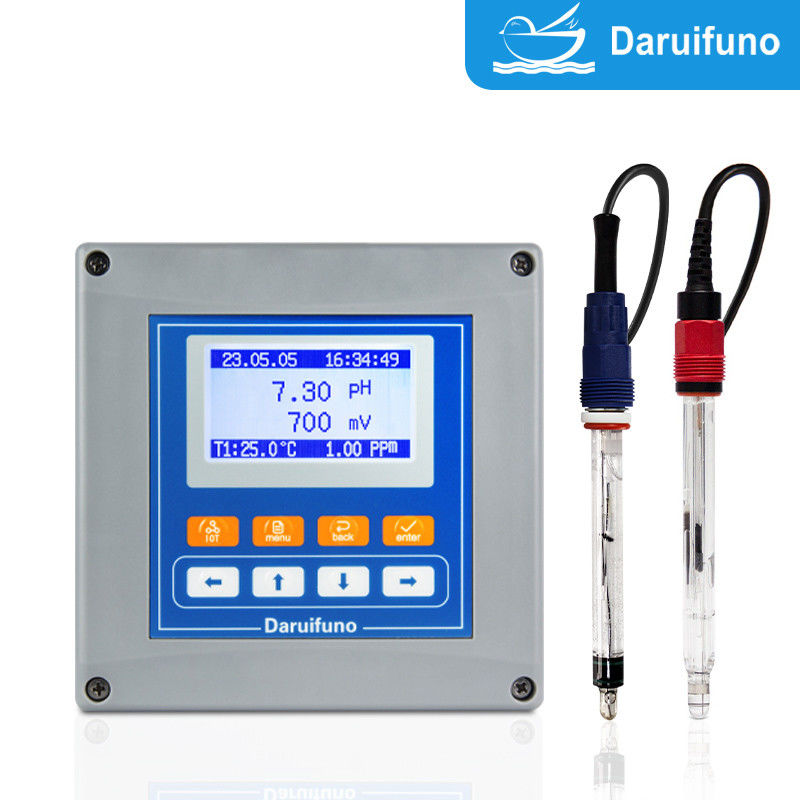

स्विमिंग पूल के लिए ऐतिहासिक डेटा रिकॉर्ड के साथ एनालॉग प्रकार ड्यूल चैनल पीएच और ओआरपी नियंत्रक
दो-चैनल एनालॉग पीएच और ओआरपी नियंत्रक एक बुद्धिमान विश्लेषणात्मक नियंत्रण उपकरण है जिसका व्यापक रूप से जल उपचार, रासायनिक, खाद्य, इलेक्ट्रोप्लेटिंग और अन्य उद्योगों में उपयोग किया जाता है।यह एक ही समय में दो संकेत प्राप्त कर सकता है (उदाहरण के लिए, एक समूह पीएच है और एक समूह ओआरपी है) स्वतंत्र या संबंध नियंत्रण के लिए।
उत्पाद पैरामीटर
| मॉडल | APX2-PD-A | APX2-PD-D | |
| मापने की वस्तुएँ | 2 माप चैनल इनपुट, पीएच या ओआरपी मनमाने ढंग से चुना जा सकता है | ||
| सिद्धांत | पीएच | ग्लास पीएच इलेक्ट्रोड (हाइड्रोजन आयन एकाग्रता सूचकांक) | |
| ओआरपी | प्लेटिनम या सोने के इलेक्ट्रोड (रेडॉक्स क्षमता) | ||
| प्रदर्शन रेंज | पीएचः 0~14 पीएच ओआरपीः ± 2000 एमवी टेम्पः -10~150°C | ||
| संकल्प | पीएचः 0.01 पीएच ओआरपीः 1 एमवी टेम्पः 0.1°C | ||
| सटीकता | 0मापने की सीमा का 0.1% या ±0.02pH / ±2mV, जो बड़ा हो उसे लें | ||
| स्थिरता | 0संचय के बिना हर 24 घंटों में मापने की सीमा का.05 प्रतिशत | ||
| पुनरावृत्ति | माप सीमा के 0.1% से बेहतर | ||
| अस्थायी क्षतिपूर्ति | स्वचालित या मैनुअल (NTC10K/PT1000) | ||
| रिले आउटपुट | दो SPST रिले, अधिकतम भार 3A/250VAC, सेट उच्च/कम अलार्म, temp. या स्वच्छ नियंत्रण | ||
| डिजिटल संचार | दो तारों वाला RS485 इंटरफ़ेस, Modbus RTU और JSON | ||
| वर्तमान आउटपुट | दो 0/4~20mA वर्तमान अधिकतम भार 1000Ω | ||
| समय प्रदर्शन | वर्ष/माह/तारीख घंटे/मिनट/सेकंड | ||
| ऐतिहासिक आंकड़े | 10000 ऐतिहासिक डेटा और पिछले 100 कैलिब्रेशन रखरखाव डेटा रिकॉर्ड करें | ||
| मूल्यांकन का उद्देश्य* | अंतर्निहित मैट्रिक्स (शेष क्लोरीन के बराबर) 0~2.5mg/L | ||
| समर्थन उपयोगकर्ता-परिभाषित (20x20 मैट्रिक्स) | |||
| रैखिक अनुरूपता (पानी के नमूने की स्थिरता) | |||
| प्रदर्शन | 128*64 3.2 इंच ग्राफिक डॉट मैट्रिक्स एलसीडी | ||
| कैलिब्रेशन विधि | PH: 3 अंक ORP: 2 अंक, कैलिब्रेशन बिंदुओं को स्वतंत्र रूप से सेट किया जा सकता है | ||
| सामग्री | उन्नत एबीएस सुरक्षा ग्रेडः आईपी 66 | ||
| विद्युत आपूर्ति | AC: 100~240V 50/60Hz | डीसीः 18~36V | |
| आयाम | 144*144*120 मिमी (छेद का आकार 138*138 मिमी) | ||
| कार्य तापमान | 0°60°C, आरएच<95%, गैर-संक्षेपण | ||
| भंडारण तापमान | -20°70°C, आरएच < 55%, गैर संघनक | ||
| स्थापना | दीवार माउंटिंग, पाइप क्लैंप, पैनल | ||
फायदे और विशेषताएं
दारुइफूनो पीएच ओआरपी नियंत्रक एपीएक्स2-पीडी इतिहास रिकॉर्ड और इलेक्ट्रॉनिक घड़ी समारोह
अंतर्निहित वास्तविक समय घड़ी आरटीसीः वर्तमान समय प्रदर्शित कर सकती है और टाइमस्टैम्प का समर्थन कर सकती है।
Daruifuno PH ORP नियंत्रक APX2-PD दो तरफा रिले नियंत्रण खुराक सिद्धांत
प्रत्येक चैनल को दो रिले के साथ विन्यस्त किया जा सकता है ताकि निम्नलिखित कार्य प्राप्त किए जा सकें:
ऊपरी और निचली सीमाएँ सेट करें: जब पीएच/ओआरपी सेट मूल्य से अधिक हो, रिले कार्य करेगा।
नियंत्रण खुराक पंपः
पीएच बहुत अधिक है → एसिड डोजिंग पंप शुरू करें;
पीएच बहुत कम है → क्षारीय खुराक पंप शुरू करें;
ओआरपी बहुत कम है → ऑक्सीडेंट खुराक शुरू;
ओआरपी बहुत अधिक है → कम करने वाला खुराक शुरू करें।
अत्यधिक उतार-चढ़ाव से बचने के लिए पंप स्टार्ट/स्टॉप फंक्शन में देरी।
लिंकेज नियंत्रणः लिंकेज शुरू और बंद हो जाता है जब पीएच और ओआरपी दोनों सीमा से अधिक होते हैं।
Daruifuno PH ORP नियंत्रक APX2-PD स्वचालित सफाई नियंत्रण सिद्धांत
नियंत्रक सेट कर सकते हैंः ताजा समय अंतराल, सफाई समय
नियंत्रण विधिः
नियंत्रक आउटपुट सफाई रिले संकेत → ड्राइव सोलेनोइड वाल्व/पानी पंप/गैस सफाई → electrode rinses
Daruifuno PH ORP नियंत्रक APX2-PD pH और ORP कैलिब्रेशन विधि
1पीएच कैलिब्रेशन:
मानक बफर का प्रयोग करें: पीएच 4.01, 7.00, 10.01, PH ORP नियंत्रक हमारी कंपनी Daruifuno द्वारा उत्पादित, कैलिब्रेशन बिंदु स्वतंत्र रूप से सेट किया जा सकता है।
एकल बिंदु कैलिब्रेशनः शून्य बिंदु को कैलिब्रेट करने के लिए पीएच 7.00 तरल का प्रयोग करें।
दो-बिंदु कैलिब्रेशनः पीएच 7.00 और 4.00 या 10.00, शून्य बिंदु और ढलान को कैलिब्रेट करें।
नियंत्रक संचालन का मार्गदर्शन करता है, स्थिरता और भंडारण को स्वचालित रूप से निर्धारित करता है।
2. ओआरपी कैलिब्रेशन:
मानक बफर का प्रयोग करें, जैसे कि +220mV या +470mV।
कैलिब्रेशन प्रक्रिया सरल है, आमतौर पर एक बिंदु पर्याप्त है।
Daruifuno PH ORP नियंत्रक APX2-PD नियंत्रक की स्थापना विधि
पैनल स्थापना (इम्बेडेड): उपकरण बॉक्स या नियंत्रण कैबिनेट के लिए उपयुक्त है।
दीवार की स्थापनाः पीछे की प्लेट के माध्यम से दीवार पर तय।
पाइपलाइन की स्थापनाः एक विशेष ब्रैकेट का उपयोग करके प्रक्रिया पाइपलाइन के बगल में तय किया जाता है।
इलेक्ट्रोड एक्सेस विधिः बीएनसी या थ्रेडेड कनेक्शन का समर्थन करता है, इलेक्ट्रोड और तापमान मुआवजा जांच आमतौर पर प्रवाह सेल या ऑनलाइन इंटरफ़ेस में रखा जाता है।
आवेदनः
◇ सतह का पानी
◇ स्रोत का पानी
◇ जलीय खेती के पानी
◇ परिदृश्य जल
◇ पानी की व्यवस्था का आयात
◇ जल उपचार की निगरानी
◇ पीने का पानी,
◇ भूजल, स्विमिंग पूल
◇औद्योगिक प्रक्रिया निगरानी और खुराक नियंत्रण प्रबंधन
◇रासायनिक, पेट्रोलियम, कागज, खाद्य और चिकित्सा, इलेक्ट्रोप्लाटिंग, पीसीबी निर्माण आदि।
◇ नगरपालिका/औद्योगिक जल उपचार
◇ सर्कुलेशन कूलिंग वाटर की निगरानी करना
◇ इलेक्ट्रोप्लेटिंग/रासायनिक तरल नियंत्रण
◇ खाद्य और पेय उत्पादन लाइन
◇ एसिड-बेस तटस्थता प्रतिक्रिया टैंक नियंत्रण
