उत्पाद विवरण:
|
| उत्पाद का नाम: | कुल क्लोरीन सेंसर | उत्पाद मॉडल: | डीसीपी4.0एमए-एटी |
|---|---|---|---|
| मापक: | कुल क्लोरिन कुल क्लोरिन (= मुक्त क्लोरिन + बंधे क्लोरिन) | प्रवाहकत्त्व: | 10 μS/सेमी ¥ 200 mS/सेमी (सॉल्वर) |
| पीएच रेंज: | पीएच 4 पीएच 12, पीएच-मूल्य पर कम निर्भरता | दबाव सीमा: | 0 ~ 3bar ((प्रवाह सेल) |
| तापमान की रेंज: | 0 ~ 45 ℃ | प्रतिक्रिया समय: | टी९०: लगभग ३ मिनट (सैलून लगभग ५ मिनट) |
| प्रवाह दर: | 15-30 लीटर/घंटा (33-66 सेमी/सेकेंड) | ||
| प्रमुखता देना: | ब्लास्ट वाटर कुल क्लोरीन सेंसर,समुद्री जल कुल क्लोरीन सेंसर,फिल्म कोटिंग कुल क्लोरीन सेंसर |
||

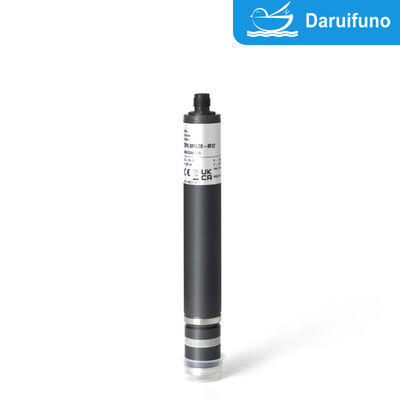

फिल्म कोटिंग तीन इलेक्ट्रोड कुल क्लोरीन सेंसर समुद्री पानी और बालस्ट पानी के लिए
DCP4.0MA-AT कुल क्लोरीन सेंसरतीन इलेक्ट्रोड प्रणाली, TRO = कुल अवशिष्ट ऑक्सीकरण, समुद्री जल और बालस्ट जल अनुप्रयोगों के लिए, ATEX और IECEx परीक्षण द्वारा सिद्ध, CCS वर्गीकरण समाज द्वारा प्रमाणित, सर्फेक्टेंट प्रतिरोधी,पीएच पर निर्भरता में काफी कमी, लगभग कोई रखरखाव की आवश्यकता नहीं है। वैकल्पिक सीमा 0~2/5/10/20ppm
आपूर्ति का दायरा:सीपी4 सेंसर, झिल्ली टोपी, इलेक्ट्रोलाइट
विनिर्देश
|
आइटम संख्या |
CP4.0 |
|
| सूचक |
कुल क्लोरीन (= मुक्त क्लोरीन + बंधे क्लोरीन) पीएच पर कम निर्भरता |
|
| आवेदन |
स्विमिंग पूल का पानी, पीने का पानी, समुद्री पानी, नमकीन पानी (15% NaCl) सरफेक्टेंट्स (टेंसिड्स) को आंशिक रूप से सहन किया जाता है। |
|
| क्लोरिंग एजेंट |
अकार्बनिक क्लोरीन यौगिक: NaOCl (= सोडियम हाइपोक्लोराइट), Ca ((OCl) 2, क्लोरीन गैस, इलेक्ट्रोलाइटिकली उत्पन्न क्लोरीन |
|
| माप प्रणाली | झिल्ली से ढकी, एम्पेरोमेट्रिक पोटेंशियोस्टैटिक 3-इलेक्ट्रोड सिस्टम इलेक्ट्रॉनिक अंदर के साथ | |
|
इलेक्ट्रॉनिक |
एनालॉग संस्करण: - आउटपुट वोल्टेज - गैर गैल्वानिक रूप से अलग इलेक्ट्रॉनिक्स - एनालॉग आंतरिक डेटा प्रसंस्करण - आउटपुट सिग्नलः एनालॉग (एनालॉग-आउट/एनालॉग) डिजिटल संस्करण: - इलेक्ट्रॉनिक पूरी तरह से गैल्वानिक रूप से अलग है - डिजिटल आंतरिक डेटा प्रसंस्करण - आउटपुट सिग्नल: एनालॉग (एनालॉग-आउट/डिजिटल) या डिजिटल (डिजिटल आउट/डिजिटल) एमए-संस्करणः - वर्तमान आउटपुट एनालॉग - गैर गैल्वानिक रूप से अलग इलेक्ट्रॉनिक्स - आउटपुट सिग्नलः एनालॉग (एनालॉग-आउट/एनालॉग) |
|
|
मापने की सीमा के बारे में जानकारी |
सेंसर का वास्तविक ढलान उत्पादन से संबंधित नाममात्र ढलान के 65% से 150% के बीच भिन्न हो सकता है नोटः ढलान > 100% के साथ माप सीमा तदनुसार कम हो जाती है। (उदा.: 150% ढलान → 67% निर्दिष्ट माप सीमा) |
|
|
सटीकता पुनरावृत्ति पर कैलिब्रेशन के बाद पीने के पानी में 25°C, पीएच 7.2) के ऊपरी पूर्ण पैमाने के |
- माप सीमा 2 mg/l: 0.4 mg/l < 2% पर
1.6 mg/l < 2% पर
- माप सीमा 20 mg/l:
4 mg/l < 1% पर
16 मिलीग्राम/लीटर पर < 3%
|
|
|
ढलान ढलान दोहराने की स्थिति में (25 °C, पीने के पानी में pH 7,2) |
लगभग -1% प्रतिमाह | |
|
कार्य तापमान |
पानी का तापमान मापने के लिएः 0... +45 °C (मापने के पानी में कोई बर्फ के क्रिस्टल नहीं) |
|
| परिवेश का तापमानः 0... +55 °C | ||
| तापमान मुआवजा |
स्वचालित रूप से, एक एकीकृत तापमान सेंसर द्वारा तापमान में अचानक बदलाव से बचना चाहिए |
|
|
अधिकतम. काम करने की अनुमति दबाव |
बिना रिटेनिंग रिंग के काम करना: - 0.5 बार - कोई दबाव आवेग और/या कंपन नहीं |
|
|
TARAflow FLC में रिटेनिंग रिंग के साथ ऑपरेशनः - 3 बार, - कोई दबाव आवेग और/या कंपन नहीं (विकल्प 2 देखें) |
||
|
प्रवाह दर (आगमन प्रवाह वेग) |
FLC में लगभग 15-30 l/h (33 ¢ 66 cm/s), छोटे प्रवाह दर निर्भरता दी गई है |
||
| पीएच-रेंज |
पीएच 4 पीएच 12, पीएच-मूल्य पर कम निर्भरता (डेटा शीट के अंतिम पृष्ठ पर चित्र देखें ¢सीपी4 के pH के सापेक्ष ढलान) |
||
| प्रवाहकता | 10 μS/सेमी ¥ 200 mS/सेमी (सॉल्वर) | ||
| चलाने का समय | पहला प्रारंभ लगभग 2 घंटे | ||
| प्रतिक्रिया समय | T90: लगभग 3 मिनट (सॉल्वर लगभग 5 मिनट) | ||
| शून्य बिंदु समायोजन | आवश्यक नहीं | ||
| कैलिब्रेशन |
उपकरण पर, विश्लेषणात्मक निर्धारण द्वारा, डीपीडी-4-विधि (DPD- 1 + DPD-3) |
||
|
क्रॉस सेंसिटिविटी/ हस्तक्षेप |
ClO2: कारक 1 O3: कारक 1.3 संक्षारण अवरोधक माप त्रुटियों का कारण बन सकते हैं। पानी की कठोरता के लिए स्थिर करने वाले माप त्रुटियों का कारण बन सकते हैं। |
||
| कीटाणुनाशक की अनुपस्थिति | अधिकतम.24 h | ||
|
संबंध |
mV संस्करणः 5-पोल M12, प्लग-ऑन फ्लैंज मॉडबस संस्करणः 5-पोल एम12, प्लग-ऑन फ्लैंज 4-20 एमए संस्करणः 2-पोल टर्मिनल या 5-पोल M12, प्लग-ऑन फ्लैंज |
||
| सेंसर केबल की अधिकतम लंबाई (आंतरिक संकेत प्रसंस्करण के आधार पर) | एनालॉग | < 30 मीटर | |
| डिजिटल |
> 30 मीटर की अनुमति है केबल की अधिकतम लंबाई आवेदन पर निर्भर करती है |
||
| सुरक्षा का प्रकार |
5-पोल M12 प्लग-ऑन फ्लैंजः IP68 एमए हुड के साथ 2-पोल टर्मिनलः IP65 |
||
| सामग्री | माइक्रोपोरोस हाइड्रोफिलिक झिल्ली, पीवीसी-यू, पीईईके, स्टेनलेस स्टील 1.4571 | ||
|
आकार |
व्यास: लम्बाईः एमवी संस्करण लगभग 205 मिमी (डिजिटल सिग्नल प्रोसेसिंग) Modbus संस्करणलगभग 205 मिमी 4-20 mA संस्करण लगभग 220 मिमी (2-पोल-टर्मिनल) लगभग 190 मिमी (5-पोल-M12) |
||
| परिवहन | +5... +50 °C (सेंसर, इलेक्ट्रोलाइट, झिल्ली टोपी) |
|
भंडारण |
सेंसरः सूखा और इलेक्ट्रोलाइट के बिना कोई सीमा नहीं +5... +40 °C |
|
इलेक्ट्रोलाइटः +5... +35 °C मिनट पर सूर्य के प्रकाश से सुरक्षित मूल बोतल में। 1 वर्ष या निर्दिष्ट समाप्ति तिथि तक |
|
|
झिल्ली टोपीः मूल पैकेजिंग में +5... +40 °C पर कोई सीमा नहीं (उपयोगी झिल्ली टोपी को संग्रहीत नहीं किया जा सकता है) |
|
|
रखरखाव |
माप संकेत की नियमित जांच, सप्ताह में न्यूनतम एक बार निम्नलिखित विनिर्देश जल की गुणवत्ता पर निर्भर करते हैंः झिल्ली के ढक्कन को बदलना: वर्ष में एक बार इलेक्ट्रोलाइट बदलना: साल में एक बार |
|
ईएमसी परीक्षण RoHS अनुरूप |
|
विकल्प 1: झिल्ली टोपी M48.4S
|
विशेष रूप से समुद्री जल या नमकीन में अनुप्रयोगों के लिए
|
|
विकल्प 2: पकड़े हुए अंगूठी |
- TARAflow FLC में 0.5 बार से अधिक दबाव के साथ काम करते समय - आयाम रिंग 29 x 23.4 x 2.5 मिमी, कट, पीईटीपी - अलग-अलग स्थानों के लिए नाली चयन योग्य (अनुरोध पर)
|
स्पेयर पार्ट
| प्रकार | झिल्ली टोपी | इलेक्ट्रोलाइट | एमेरी | ओ-रिंग |
|
सभी CP4.0 |
M48.4E अनुच्छेद नं. 11051-ई |
ECP1.4/GEL, 100 ml आर्ट. नं. 11006.1 |
S1 अनुच्छेद नं. 11908 |
14 x 1.8 एनबीआर आर्ट. नं. 11806 |
|
समुद्री जल या नमकीन के लिए अनुप्रयोग: M48.4S अनुच्छेद 11051-एस |
CP4.0 डिजिटल आउटपुट, डिजिटल आंतरिक संकेत प्रोविराम देना)
- बिजली की आपूर्ति सेंसर के अंदर गैल्वैनिक रूप से अलग है।
- आउटपुट सिग्नल भी गैल्वानिक रूप से पृथक है, जिसका अर्थ है संभावित मुक्त।
|
माप रेंज में पीपीएम |
संकल्प में पीपीएम |
आउटपुट आउटपुट प्रतिरोध |
विद्युत आपूर्ति | संबंध |
| CP4.0H-M0c | 0.005... दो।000 | 0.001 |
मॉडबस आरटीयू सेंसर में कोई समापन प्रतिरोधक नहीं हैं। |
9-30 वीडीसी लगभग 20-56 mA |
5-पोल M12 प्लग-ऑन फ्लैंज तारों का कार्य: पिन1: आरक्षित पिन2: +यू पिन3: पावर जीएनडी पिन4: RS485B पिन 5: RS485A |
| CP4.0N-M0c | 0.05... 20.00 | 0.01 | |||
| CP4.0H-M4c * | 0,005... 2,000 | 0.001 |
(तकनीकी परिवर्तनों के अधीन)
CP4.0 4-20 mA (एनालॉग आउटपुट, एनालॉग आंतरिक संकेत प्रसंस्करण)
एक संभावित मुक्त विद्युत कनेक्शन आवश्यक है क्योंकि सेंसर इलेक्ट्रॉनिक गैल्वानिक अलगाव से सुसज्जित नहीं है।
विद्युत कनेक्शनः 2 पोल टर्मिनल क्लैंप
|
माप रेंज
में पीपीएम |
संकल्प
में पीपीएम |
आउटपुट आउटपुट प्रतिरोध |
नाममात्र ढलान (pH 7.2) पर
में एमए/पीपीएम |
शक्ति आपूर्ति |
संबंध |
| CP4.0MA0.5 | 0.005...0.500 | 0.001 |
4...20 एमए अनकैलिब्रेटेड |
32.0 |
12...30 वीडीसी आरएल 50Ω...आरएल 900Ω |
दो ध्रुवीय टर्मिनल (2 x 1 मिमी2)
अनुशंसितः गोल केबल 4 मिमी 2 x 0.34 मिमी2 |
| CP4.0MA2 | 0.005...2.000 | 0.001 | 8.0 | |||
| CP4.0MA5 | 0.05...5.00 | 0.01 | 3.2 | |||
| CP4.0MA10 | 0.05...10.00 | 0.01 | 1.6 | |||
| CP4.0MA20 | 0.05...20.00 | 0.01 | 0.8 |
(तकनीकी परिवर्तनों के अधीन)
विद्युत कनेक्शनः 5 पोल एम12 प्लग-ऑन फ्लैंज
|
माप रेंज
में पीपीएम |
संकल्प
में पीपीएम |
आउटपुट आउटपुट प्रतिरोध |
नाममात्र ढलान (pH 7.2) पर
में एमए/पीपीएम |
शक्ति आपूर्ति |
संबंध |
| CP4.0MA0.5-M12 | 0.005...0.500 | 0.001 |
4...20 एमए अनकैलिब्रेटेड |
32.0 |
12...30 वीडीसी आरएल 50Ω...आरएल 900Ω |
5-पोल M12 प्लग-ऑन फ्लैंज तारों का कार्य: PIN1: n.c. पिन2: +यू पिन 3: -यू पिन4: n c. पिन5: n. c. |
| CP4.0MA2-M12 | 0.005...2.000 | 0.001 | 8.0 | |||
| CP4.0MA5-M12 | 0.05...5.00 | 0.01 | 3.2 | |||
| CP4.0MA10-M12 | 0.05...10.00 | 0.01 | 1.6 | |||
| CP4.0MA20-M12 | 0.05...20.00 | 0.01 | 0.8 |
(तकनीकी परिवर्तनों के अधीन)
