उत्पाद विवरण:
|
| Item name: | pH and ORP controller | Detection channel: | Two analog channel input |
|---|---|---|---|
| Historical data: | Can record 10,000 historical data | Calibration log: | Records the last 100 times |
| Relay output: | 2 configurable SPST relays | Current output: | 2 channel 0/4~20mA |
| communication interface: | RS485 interface MODBUS RTU | Protection grade: | IP66 |
| Operating environment: | 0～60℃ | Storage environment: | 20～70℃ |
| Instrument dimensions: | 144*144*120mm | Installation method: | Wall mounting, pipe clamp, panel |
| Shell Material: | Reinforced ABS | Power requirements: | AC: 100~240V, 50~60Hz; DC: +18~36V |

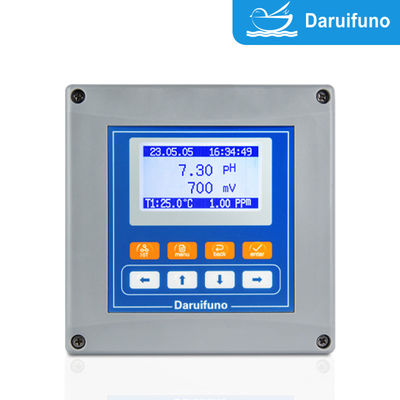

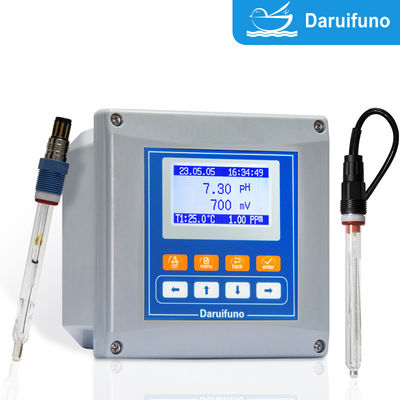

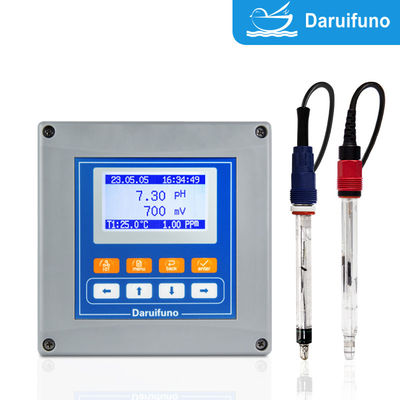

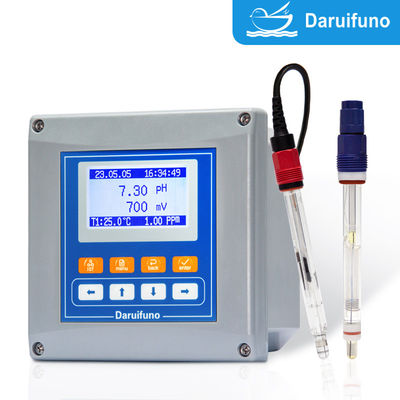

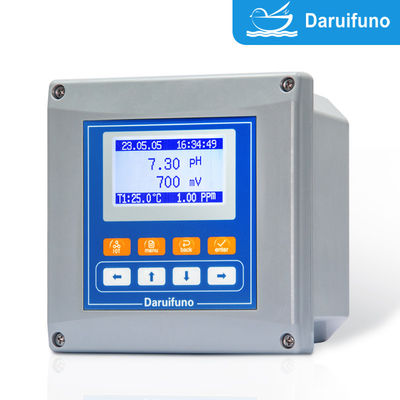

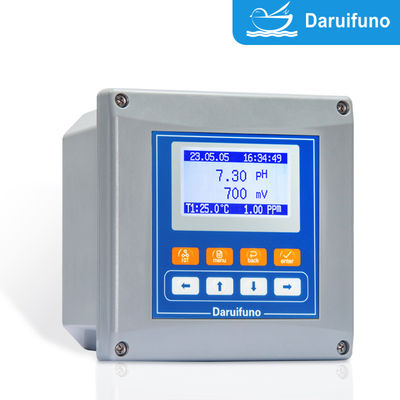

औद्योगिक अपशिष्ट जल उपचार के लिए RS485 के साथ डुले चैनल एनालॉग पीएच और ओआरपी नियंत्रक
Daruifuno ब्रांड APX2-PD दो-चैनल नियंत्रक आमतौर पर एक एनालॉग पीएच इलेक्ट्रोड और एक एनालॉग ओआरपी (ऑक्सीकरण-कम क्षमता) इलेक्ट्रोड के एक साथ कनेक्शन का समर्थन करता है,या दो एनालॉग पीएच सेंसर और दो एनालॉग ओआरपी सेंसर. समाधान का पीएच मूल्य और ऑक्सीकरण-कटौती क्षमता (mV मूल्य) क्रमशः एकत्र किए जाते हैं। आंतरिक एनालॉग सर्किट इलेक्ट्रोड संकेत को मानक वोल्टेज संकेत में परिवर्तित करता है,इसे बढ़ाता और फ़िल्टर करता है, और फिर नियंत्रक के माइक्रोप्रोसेसर संख्यात्मक प्रसंस्करण और निर्णय करता है, जिससे रिले नियंत्रण संकेत या एक एनालॉग धारा (जैसे 4-20mA) संकेत निकलता है।
पीएच चैनलः पीएच (0-14) मापता है और एसिड/बेस खुराक को नियंत्रित करता है।
ओआरपी चैनलः निर्जंतुकीकरण (जैसे क्लोरीकरण) या डेक्लोरीकरण के लिए ऑक्सीकरण-कम क्षमता (±2000mV) को मापता है।
इलेक्ट्रोड नियंत्रक टर्मिनल से जुड़ा हुआ है; नियंत्रक रिले आउटपुट को डोजिंग पंप, अलार्म या सफाई उपकरण से जुड़ा हुआ है; नियंत्रण तर्क, कैलिब्रेशन, सफाई चक्र, आदि।मेनू के माध्यम से सेट किया जा सकता है; नियमित कैलिब्रेशन और डेटा देखने का समर्थन किया जाता है।
उत्पाद पैरामीटर
| मॉडल | APX2-PD-A | APX2-PD-D | |
| मापने की वस्तुएँ | 2 माप चैनल इनपुट, पीएच या ओआरपी मनमाने ढंग से चुना जा सकता है | ||
| सिद्धांत | पीएच | ग्लास पीएच इलेक्ट्रोड (हाइड्रोजन आयन एकाग्रता सूचकांक) | |
| ओआरपी | प्लेटिनम या सोने के इलेक्ट्रोड (रेडॉक्स क्षमता) | ||
| प्रदर्शन रेंज | पीएचः 0~14 पीएच ओआरपीः ± 2000 एमवी टेम्पः -10~150°C | ||
| संकल्प | पीएचः 0.01 पीएच ओआरपीः 1 एमवी टेम्पः 0.1°C | ||
| सटीकता | 0मापने की सीमा का 0.1% या ±0.02pH / ±2mV, जो बड़ा हो उसे लें | ||
| स्थिरता | 0संचय के बिना हर 24 घंटों में मापने की सीमा का.05 प्रतिशत | ||
| पुनरावृत्ति | माप सीमा के 0.1% से बेहतर | ||
| अस्थायी क्षतिपूर्ति | स्वचालित या मैनुअल (NTC10K/PT1000) | ||
| रिले आउटपुट | दो SPST रिले, अधिकतम भार 3A/250VAC, सेट उच्च/कम अलार्म, temp. या स्वच्छ नियंत्रण | ||
| डिजिटल संचार | दो तारों वाला RS485 इंटरफ़ेस, Modbus RTU और JSON | ||
| वर्तमान आउटपुट | दो 0/4~20mA वर्तमान अधिकतम भार 1000Ω | ||
| समय प्रदर्शन | वर्ष/माह/तारीख घंटे/मिनट/सेकंड | ||
| ऐतिहासिक आंकड़े | 10000 ऐतिहासिक डेटा और पिछले 100 कैलिब्रेशन रखरखाव डेटा रिकॉर्ड करें | ||
| मूल्यांकन का उद्देश्य* | अंतर्निहित मैट्रिक्स (शेष क्लोरीन के बराबर) 0~2.5mg/L | ||
| समर्थन उपयोगकर्ता-परिभाषित (20x20 मैट्रिक्स) | |||
| रैखिक अनुरूपता (पानी के नमूने की स्थिरता) | |||
| प्रदर्शन | 128*64 3.2 इंच ग्राफिक डॉट मैट्रिक्स एलसीडी | ||
| कैलिब्रेशन विधि | PH: 3 अंक ORP: 2 अंक, कैलिब्रेशन बिंदुओं को स्वतंत्र रूप से सेट किया जा सकता है | ||
| सामग्री | उन्नत एबीएस सुरक्षा ग्रेडः आईपी 66 | ||
| विद्युत आपूर्ति | AC: 100~240V 50/60Hz | डीसीः 18~36V | |
| आयाम | 144*144*120 मिमी (छेद का आकार 138*138 मिमी) | ||
| कार्य तापमान | 0°60°C, आरएच<95%, गैर-संक्षेपण | ||
| भंडारण तापमान | -20°70°C, आरएच < 55%, गैर संघनक | ||
| स्थापना | दीवार माउंटिंग, पाइप क्लैंप, पैनल | ||
फायदे और विशेषताएं
दारुइफूनो पीएच ओआरपी नियंत्रक एपीएक्स2-पीडी इतिहास रिकॉर्ड और इलेक्ट्रॉनिक घड़ी समारोह1. इतिहास रिकॉर्डिंग फ़ंक्शन
1माप डेटा, अलार्म घटनाओं आदि को संग्रहीत करें।
रिकॉर्डिंग अंतराल सेट किया जा सकता है (जैसे हर 10 मिनट)
2. इलेक्ट्रॉनिक घड़ी समारोह
वास्तविक समय घड़ी मॉड्यूल सटीक घटना रिकॉर्डिंग समय सुनिश्चित करने के लिए
Daruifuno PH ORP नियंत्रक APX2-PD दो तरफा रिले नियंत्रण खुराक सिद्धांत
पीएच ऊपरी/नीचे सीमा सेट करें. जब सेट मूल्य पार किया जाता है, रिले सक्रिय हो जाएगा.
उदाहरणः पीएच > 9, एसिड डोजिंग पंप चालू करें;
पीएच < 6, क्षारीय खुराक पंप चालू करें;
आप अक्सर स्विच करने से बचने के लिए हिस्टेरिसिस अंतराल सेट कर सकते हैं।
Daruifuno PH ORP नियंत्रक APX2-PD स्वचालित सफाई नियंत्रण सिद्धांत
सफाई रिले एक निश्चित समय पर शुरू करने के लिए सेट किया जा सकता है (जैसे हर 24 घंटे); फ्लशिंग समय सेटिंग
इलेक्ट्रोड साफ करने के लिए सोलेनोइड वाल्व या पानी पंप शुरू
इलेक्ट्रोड सतह पर आसंजन के कारण माप त्रुटियों से बचा जाता है।
Daruifuno PH ORP नियंत्रक APX2-PD pH और ORP कैलिब्रेशन विधि
1पीएच कैलिब्रेशन:
मानक बफर का प्रयोग करें: पीएच 4.01, 7.00, 10.01, PH ORP नियंत्रक हमारी कंपनी Daruifuno द्वारा उत्पादित, कैलिब्रेशन बिंदु स्वतंत्र रूप से सेट किया जा सकता है।
एकल बिंदु कैलिब्रेशनः शून्य बिंदु को कैलिब्रेट करने के लिए पीएच 7.00 तरल का प्रयोग करें।
दो-बिंदु कैलिब्रेशनः पीएच 7.00 और 4.00 या 10.00, शून्य बिंदु और ढलान को कैलिब्रेट करें।
नियंत्रक संचालन का मार्गदर्शन करता है, स्थिरता और भंडारण को स्वचालित रूप से निर्धारित करता है।
2. ओआरपी कैलिब्रेशन:
मानक बफर का प्रयोग करें, जैसे कि +220mV या +470mV।
कैलिब्रेशन प्रक्रिया सरल है, आमतौर पर एक बिंदु पर्याप्त है।
Daruifuno PH ORP नियंत्रक APX2-PD नियंत्रक की स्थापना विधिस्थापित करने की विधि:
पैनल की स्थापना (खुलने की स्थापना, IP66 सुरक्षा पैनल)
दीवार की स्थापना (अनुकूली सुरक्षा खोल)
पाइपलाइन की स्थापना
स्थापना वातावरणः
प्रत्यक्ष सूर्य के प्रकाश, उच्च तापमान और उच्च आर्द्रता से बचें।
विद्युत लाइनों के साथ एक ही वायरिंग ट्रॉफी साझा करने से बचने के लिए केबलों को अलग-अलग रूट किया जाता है।
आवेदनः
◇ सतह का पानी
◇ स्रोत का पानी
◇ जलीय खेती के पानी
◇ परिदृश्य जल
◇ पानी की व्यवस्था का आयात
◇ जल उपचार की निगरानी
◇ पीने का पानी,
◇ भूजल, स्विमिंग पूल
◇औद्योगिक प्रक्रिया निगरानी और खुराक नियंत्रण प्रबंधन
◇रासायनिक, पेट्रोलियम, कागज, खाद्य और चिकित्सा, इलेक्ट्रोप्लाटिंग, पीसीबी निर्माण आदि।
◇ नगरपालिका/औद्योगिक जल उपचार
◇ सर्कुलेशन कूलिंग वाटर की निगरानी करना
◇ इलेक्ट्रोप्लेटिंग/रासायनिक तरल नियंत्रण
◇ खाद्य और पेय उत्पादन लाइन
◇ एसिड-बेस तटस्थता प्रतिक्रिया टैंक नियंत्रण
