दो चैनल एनालॉग पीएच और आरएस485 और दो रिले के साथ ओआरपी नियंत्रक

दो चैनल एनालॉग पीएच और आरएस485 और दो रिले के साथ ओआरपी नियंत्रक

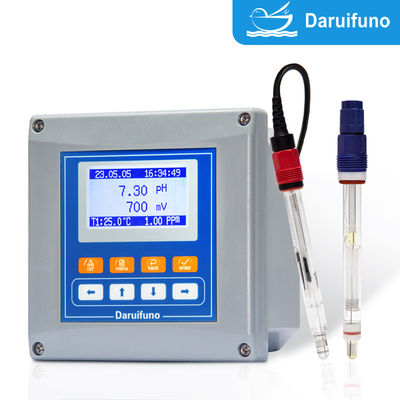

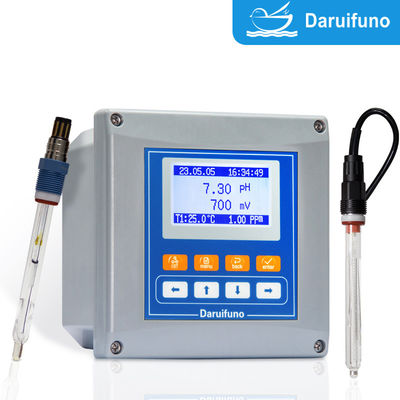

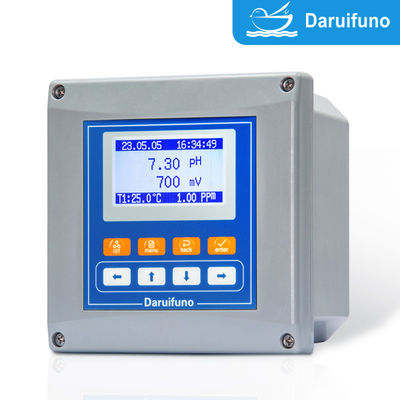

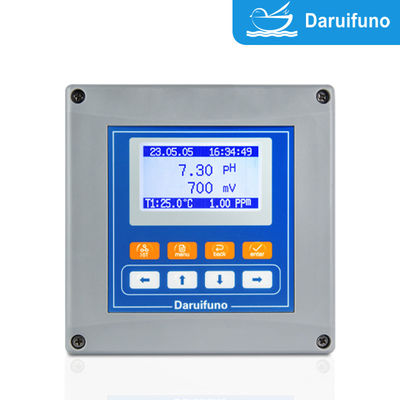

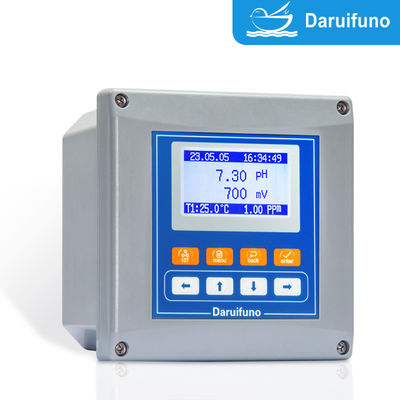

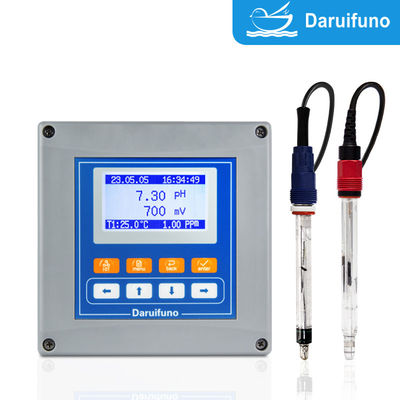

Daruifuno ब्रांड APX2-PD दो-चैनल नियंत्रक एक ही समय में दो एनालॉग सिग्नल चैनलों से जुड़ा हुआःएक पीएच इलेक्ट्रोड के लिए और एक ओआरपी (ऑक्सीकरण-कमी क्षमता) इलेक्ट्रोड के लिए चुना जा सकता है, दोनों को एनालॉग पीएच इलेक्ट्रोड से जोड़ा जा सकता है, और दोनों को एनालॉग ओआरपी इलेक्ट्रोड से जोड़ा जा सकता है।
एनालॉग सिग्नल (आमतौर पर mV या 4~20mA) को बढ़ाया जाता है, फ़िल्टर किया जाता है, रैखिक रूप से परिवर्तित किया जाता है, और प्रदर्शित किया जाता है, आंतरिक प्रसंस्करण के बाद आउटपुट या ट्रिगर रिले क्रिया। यह माप का समर्थन करता है,क्रमशः पीएच और ओआरपी का कैलिब्रेशन और नियंत्रण.

• दोहरी चैनल स्वतंत्र रूप से काम करते हैंः एक उपकरण एक ही समय में पीएच और ओआरपी की निगरानी कर सकता है, जिससे उपकरण लागत और स्थापना स्थान की बचत होती है।
• उच्च परिशुद्धता मापः स्थिर संकेत, तापमान मुआवजा
• दो एनालॉग आउटपुटः पीएच और ओआरपी के अनुरूप क्रमशः 4 ~ 20mA आउटपुट किया जा सकता है, जिसका उपयोग पीएलसी और डीसीएस प्रणालियों को जोड़ने के लिए किया जाता है।
• एक RS485 Modbus आउटपुट, RS485 एक अंतर संकेत संचार इंटरफ़ेस है जिसमें मजबूत एंटी-इंटरफेस क्षमता है, लंबी संचार दूरी (१.२ किलोमीटर तक),बहु-बिंदु संचार के लिए समर्थन, आदि, और अक्सर मेजबान कंप्यूटर, पीएलसी, डीसीएस और अन्य प्रणालियों से कनेक्ट करने के लिए उपयोग किया जाता है। यह दूरस्थ रूप से डेटा प्रसारित कर सकता है, और पीएच, ओआरपी, तापमान आदि जैसे माप डेटा प्रसारित कर सकता है।RS485 के माध्यम से वास्तविक समय में मेजबान कंप्यूटर प्रणाली के लिए. यह केंद्रीकृत निगरानी, डेटा अधिग्रहण और विश्लेषण का एहसास कर सकता है. यह पीएलसी / डीसीएस प्रणाली के साथ संवाद कर सकता है. यह पीएलसी के साथ संवाद कर सकता है,डीसीएस और प्रक्रिया स्वचालन नियंत्रण के लिए मॉडबस आरटीयू प्रोटोकॉल (सबसे आम) के माध्यम से अन्य नियंत्रण प्रणाली.

उत्पाद पैरामीटर

फायदे और विशेषताएं

• दो-चैनल इनपुटः दो इलेक्ट्रोड (pH+pH, ORP+ORP, या pH+ORP) के एक साथ कनेक्शन का समर्थन करता है, एक ही समय में pH और ORP की निगरानी करता है, दक्षता में सुधार करता है और स्थापना स्थान बचाता है
• दो-चैनल रिले आउटपुटः उच्च/निम्न अलार्म, खुराक नियंत्रण और अन्य कार्यों को सेट कर सकता है
• एनालॉग सिग्नल आउटपुट (4-20mA): 4-20mA आउटपुट प्रदान करता है, जो पीएलसी और डीसीएस सिस्टम के साथ डॉकिंग के लिए सुविधाजनक है
• उच्च परिभाषा एलसीडी डिस्प्ले पीएच/ओआरपी, इलेक्ट्रोड स्थिति, तापमान, रिले स्थिति आदि का वास्तविक समय प्रदर्शन
• इतिहास रिकॉर्डिंग फ़ंक्शनः आसान ट्रेसेबिलिटी के लिए माप डेटा और अलार्म रिकॉर्ड स्टोर करता है
• इलेक्ट्रॉनिक घड़ी: समय मुहर प्रदान करता है, डेटा रिकॉर्डिंग के साथ सहयोग करता है अंतर्निहित इतिहास रिकॉर्ड और इलेक्ट्रॉनिक घड़ी, आप प्रमुख घटनाओं के समय की क्वेरी कर सकते हैं
• स्वचालित सफाई नियंत्रणः इलेक्ट्रोड जीवन का विस्तार करने के लिए सफाई रिले आउटपुट प्रदान करता है, समय या सशर्त ट्रिगर सफाई समारोह का समर्थन करता है
• एकाधिक कैलिब्रेशन विधियाँः सटीकता में सुधार के लिए 1-बिंदु, 2-बिंदु या बहु-बिंदु कैलिब्रेशन का समर्थन करता है
• दो चैनल एक दूसरे से अलग हैं
• प्रत्येक चैनल को एक स्वतंत्र तापीय प्रणाली से जोड़ा जा सकता है।
• जब पीएच, ओआरपी और टेम्प. एक ही समय में परीक्षण किया जाता है, तो मीटर के अंदर एल्गोरिथ्म एक साथ कीटाणुशोधन क्षमता का मूल्यांकन कर सकता है और पीएच, ओआरपी, टेम्प. और क्लोरीन मान प्रदर्शित कर सकता है।
• एक ही समय में पीएच/ओआरपी निगरानी, खुराक नियंत्रण और डेटा सिग्नल रिमोट ट्रांसमिशन को पूरा करें।
• मेनू आधारित संचालन बहुभाषी समर्थन, उपयोगकर्ता के अनुकूल इंटरफ़ेस, सरल संचालन

दारुइफूनो पीएच ओआरपी नियंत्रक एपीएक्स2-पीडी इतिहास रिकॉर्ड और इलेक्ट्रॉनिक घड़ी समारोह1. इतिहास रिकॉर्डिंग फ़ंक्शन
1माप डेटा, अलार्म घटनाओं आदि को संग्रहीत करें।
रिकॉर्डिंग अंतराल सेट किया जा सकता है (जैसे हर 10 मिनट)
2. इलेक्ट्रॉनिक घड़ी समारोह
वास्तविक समय घड़ी मॉड्यूल सटीक घटना रिकॉर्डिंग समय सुनिश्चित करने के लिए
समय नियंत्रण के लिए प्रयोग किया जाता है (जैसे सफाई का समय, कैलिब्रेशन)

Daruifuno PH ORP नियंत्रक APX2-PD दो तरफा रिले नियंत्रण खुराक सिद्धांत
पीएच ऊपरी/नीचे सीमा सेट करें. जब सेट मूल्य पार किया जाता है, रिले सक्रिय हो जाएगा.
उदाहरणः पीएच > 9, एसिड डोजिंग पंप चालू करें;
पीएच < 6, क्षारीय खुराक पंप चालू करें;
आप अक्सर स्विच करने से बचने के लिए हिस्टेरिसिस अंतराल सेट कर सकते हैं।

Daruifuno PH ORP नियंत्रक APX2-PD स्वचालित सफाई नियंत्रण सिद्धांत

सफाई रिले एक निश्चित समय पर शुरू करने के लिए सेट किया जा सकता है (जैसे हर 24 घंटे); फ्लशिंग समय सेटिंग
इलेक्ट्रोड साफ करने के लिए सोलेनोइड वाल्व या पानी पंप शुरू
इलेक्ट्रोड सतह पर आसंजन के कारण माप त्रुटियों से बचा जाता है।

Daruifuno PH ORP नियंत्रक APX2-PD pH और ORP कैलिब्रेशन विधि
1पीएच कैलिब्रेशन:
मानक बफर का प्रयोग करें: पीएच 4.01, 7.00, 10.01, PH ORP नियंत्रक हमारी कंपनी Daruifuno द्वारा उत्पादित, कैलिब्रेशन बिंदु स्वतंत्र रूप से सेट किया जा सकता है।
एकल बिंदु कैलिब्रेशनः शून्य बिंदु को कैलिब्रेट करने के लिए पीएच 7.00 तरल का प्रयोग करें।
दो-बिंदु कैलिब्रेशनः पीएच 7.00 और 4.00 या 10.00, शून्य बिंदु और ढलान को कैलिब्रेट करें।
नियंत्रक संचालन का मार्गदर्शन करता है, स्थिरता और भंडारण को स्वचालित रूप से निर्धारित करता है।
2. ओआरपी कैलिब्रेशन:
मानक बफर का प्रयोग करें, जैसे कि +220mV या +470mV।
कैलिब्रेशन प्रक्रिया सरल है, आमतौर पर एक बिंदु पर्याप्त है।

Daruifuno PH ORP नियंत्रक APX2-PD नियंत्रक की स्थापना विधिस्थापित करने की विधि:

• पैनल-माउंटेडः उपकरण या नियंत्रण कैबिनेट पैनल में एम्बेडेड, उद्घाटन का आकार लगभग 92×92 मिमी है।
• दीवार पर लगाया गयाः साइट पर दीवार पर स्थापित करने के लिए उपयुक्त, जलरोधी आवास (IP65 या उच्चतर) से लैस है।
• पाइपलाइन की स्थापनाः पाइपलाइन पर एक विशेष ब्रैकेट के साथ तय किया जाता है।

​आवेदनः
◇ सतह का पानी
◇ स्रोत का पानी
◇ जलीय खेती के पानी
◇ परिदृश्य जल
◇ पानी की व्यवस्था का आयात

◇ जल उपचार की निगरानी

◇ पीने का पानी,

◇ भूजल, स्विमिंग पूल

◇औद्योगिक प्रक्रिया निगरानी और खुराक नियंत्रण प्रबंधन

◇रासायनिक, पेट्रोलियम, कागज, खाद्य और चिकित्सा, इलेक्ट्रोप्लाटिंग, पीसीबी निर्माण आदि।
◇ नगरपालिका/औद्योगिक जल उपचार

◇ सर्कुलेशन कूलिंग वाटर की निगरानी करना

◇ इलेक्ट्रोप्लेटिंग/रासायनिक तरल नियंत्रण

◇ खाद्य और पेय उत्पादन लाइन
◇ एसिड-बेस तटस्थता प्रतिक्रिया टैंक नियंत्रण
