उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | आरएस485 ऑनलाइन चालकता नियंत्रक | उत्पाद मॉडल: | AEC1-T1 T2 |
|---|---|---|---|
| संचार: | टी1: टी2 के बिना: आरएस485, मोडबस आरटीयू के साथ | रजिस्टर: | तापमान, चालकता, प्रतिरोधकता, टीडीएस, लवणता |
| अनुरूप उत्पादन: | दो सक्रिय 4-20mA या 0-20mA, अधिकतम 1000 ओम | रिले नियंत्रण: | दो एसपीएसटी रिले, 3ए 250वी एसी |
| मापन विधि: | 2-इलेक्ट्रोड | चालकता सीमा: | 0-20 एमएस/सेमी, रिज़ॉल्यूशन 0.001 यूएस/सेमी |
| शुद्धता: | चालकता +/-1% एफएस; तापमान +/-0.5 C | अस्थायी मुआवजा: | NTC10K/PT1000 स्वचालित या मैनुअल |
| संरक्षण ग्रेड: | आईपी66 | बिजली की आपूर्ति: | 100-240VAC या 18-36VDC, 3W अधिकतम |
| माउंटिंग विधि: | पैनल बढ़ते हुए | आयाम: | 100x100x120 मिमी |
| प्रमुखता देना: | RS485 मोडेबस आरटीयू इंटरफ़ेस,ऑनलाइन चालकता नियंत्रक,जल गुणवत्ता निगरानी |
||

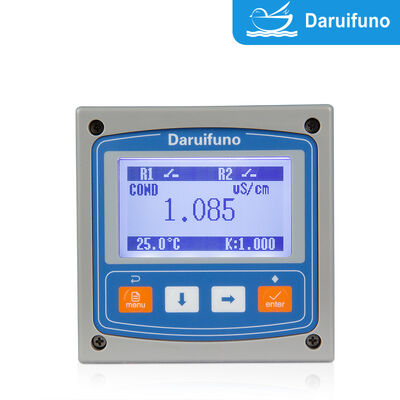

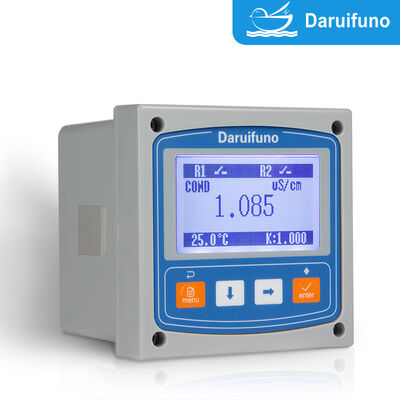

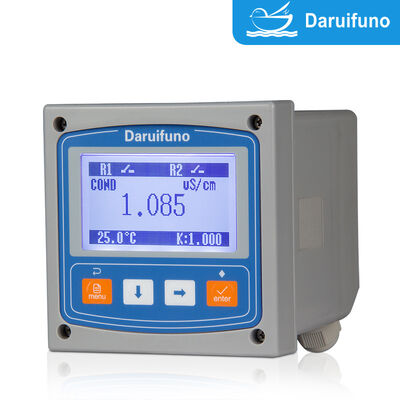

यह AEC1-T1 T2 ऑनलाइन चालकता नियंत्रक प्लांट-फ्लोर चालकता माप लाता है। एक से सुसज्जितRS485 इंटरफ़ेस जो मानक Modbus RTU प्रोटोकॉल का समर्थन करता है, यह स्पष्ट रूप से प्रलेखित रजिस्टर मानचित्र का उपयोग करके PLCs, SCADA सिस्टम, डेटा लॉगर को तापमान, चालकता, प्रतिरोधकता, TDS और लवणता मानों की रिपोर्ट करता है।
यह उपकरण Modbus स्लेव के रूप में कार्य करता है जिसका डिफ़ॉल्ट पता 1 है और डिफ़ॉल्ट संचार सेटिंग्स 9600-8-N-1 हैं, दोनों को संचार सेटिंग्स मेनू से कॉन्फ़िगर किया जा सकता है। होस्ट फ़ंक्शन कोड 04 का उपयोग करके माप पढ़ सकते हैं, जिसमें तापमान, चालकता, प्रतिरोधकता, TDS और लवणता 32-बिट फ्लोटिंग पॉइंट (CDAB) प्रारूप में निश्चित रजिस्टर पतों पर मैप किए गए हैं। डिजिटल लिंक के अलावा,दो सक्रिय 4~20mA आउटपुट(अधिकतम लोड 1000 Ω) मापा गया मान और तापमान को लेगेसी एनालॉग लूप के लिए मिरर करते हैं, औरदो SPST रिलेपंप, वाल्व और अलार्म के प्रत्यक्ष नियंत्रण को सक्षम करते हैं।
निरंतर ड्यूटी के लिए निर्मित, यह नियंत्रक पूर्ण 4-इन-1 माप सेट, NTC10K/PT1000 स्वचालित या मैनुअल तापमान मुआवजे, और 3.2 इंच ग्राफिक एलसीडी का समर्थन करता है। इसका IP66 पैनल-माउंट आवास और पावर-फेलियर सुरक्षा इसे नगरपालिका और औद्योगिक जल गुणवत्ता निगरानी के लिए एक भरोसेमंद नोड बनाते हैं।
| पैरामीटर | विनिर्देश |
|---|---|
| उत्पाद मॉडल | AEC1-T1 T2 |
| संचार |
T1: बिना T2: RS485, Modbus RTU के साथ |
| रजिस्टर रीड | फ़ंक्शन कोड 04, 32-बिट फ्लोट CDAB |
| रजिस्टर | तापमान, चालकता, प्रतिरोधकता, TDS, लवणता |
| एनालॉग आउटपुट | दो सक्रिय 4~20mA या 0~20mA, अधिकतम लोड 1000 Ω |
| रिले नियंत्रण | दो SPST रिले, 3A 250V AC |
| माप विधि | 2-इलेक्ट्रोड |
| चालकता रेंज | 0~20 mS/cm; रिज़ॉल्यूशन 0.001 µS/cm |
| अन्य रेंज | प्रतिरोधकता 0~18 MΩ*cm; TDS 0~10000 ppm; लवणता 0~15 ppt |
| सटीकता | चालकता ±1% FS; तापमान ±0.5 ℃ |
| तापमान मुआवजा | NTC10K / PT1000 स्वचालित या मैनुअल |
| डिस्प्ले स्क्रीन | 3.2 इंच ग्राफिक एलसीडी |
| बिजली की आपूर्ति | 100~240VAC या 18~36VDC, 3W अधिकतम |
| सुरक्षा ग्रेड | IP66 |
| माउंटिंग / आयाम | पैनल माउंटिंग, 100×100×120 mm, ~500 g |
यह मानक Modbus RTU प्रोटोकॉल के साथ RS485 का उपयोग करता है।
तापमान, चालकता, प्रतिरोधकता, TDS और लवणता के लिए रजिस्टरों को पढ़ने के लिए फ़ंक्शन कोड 04 का उपयोग करें, प्रत्येक 32-बिट फ्लोटिंग पॉइंट (CDAB) के रूप में संग्रहीत है।
हाँ। PLC के लिए RS485 Modbus RTU और एनालॉग रिकॉर्डर के लिए दो सक्रिय 4~20mA आउटपुट का उपयोग करें।
हाँ, प्रत्येक रिले एक SPST संपर्क है जिसकी रेटिंग 3A 250V AC है, जो अधिकांश पंपों, वाल्वों और अलार्म के लिए उपयुक्त है।
नहीं, स्लेव पता और बॉड सेटिंग्स सीधे उपकरण के संचार सेटिंग्स मेनू से बदली जाती हैं।
