सभी जल उपचार के लिए दो इलेक्ट्रोड प्रणाली क्लोरीन डाइऑक्साइड सेंसर

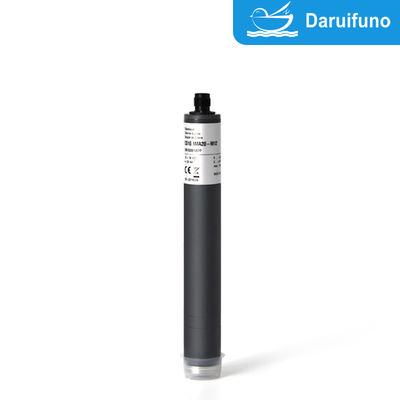

दो-इलेक्ट्रोड प्रणालीक्लोरीन डाइऑक्साइड सेंसरCD10.1 विशेष रूप से पानी में क्लोरीन डाइऑक्साइड की सांद्रता को मापने के लिए उपयोग किया जाता है।सभी जल उपचार में उपयोग किया जाता है, यांत्रिक रूप से मजबूत झिल्ली प्रणाली, सर्फेक्टेंट के लिए प्रतिरोधी, रसायनों के लिए उच्च प्रतिरोध, वैकल्पिक रेंज 0 ~ 0.5 / 2/5/10/20/200ppm।

एम्पेरोमेट्रिक टू-इलेक्ट्रोड क्लोरीन डाइऑक्साइड सेंसर CD10.1 का उपयोग पानी में क्लोरीन डाइऑक्साइड का पता लगाने के लिए किया जाता है और इसका व्यापक रूप से जल उपचार, औद्योगिक अपशिष्ट जल निगरानी और अन्य क्षेत्रों में उपयोग किया जाता है। इस सेंसर के लाभ और सभी कार्यात्मक विशेषताएं निम्नलिखित हैं:
उच्च चयनात्मकता:इसमें क्लोरीन डाइऑक्साइड के लिए उच्च विशिष्टता है और यह अन्य ऑक्सीकरण पदार्थों से होने वाले हस्तक्षेप को प्रभावी ढंग से टाल सकता है।
उच्च संवेदनशीलता:सेंसर जल में क्लोरीन डाइऑक्साइड की कम सांद्रता का पता लगा सकता है, जो विभिन्न जल गुणवत्ता स्थितियों के लिए उपयुक्त है, तथा सटीक माप परिणाम सुनिश्चित करता है।
त्वरित प्रतिक्रिया:सेंसर बहुत ही कम समय में क्लोरीन डाइऑक्साइड सांद्रता में परिवर्तन का पता लगा सकता है, जो ऐसे अवसरों के लिए उपयुक्त है जहां तीव्र फीडबैक की आवश्यकता होती है।
दीर्घकालिक स्थिरता:यह कोटिंग इलेक्ट्रोड को पानी में मौजूद प्रदूषकों के प्रभाव से बचाती है, सेंसर की सेवा अवधि बढ़ाती है, तथा उसे लम्बे समय तक स्थिर रूप से काम करने में सक्षम बनाती है।
कम रखरखाव की आवश्यकताएँ:कोटिंग प्रौद्योगिकी इलेक्ट्रोड संदूषण को कम करती है, बार-बार सफाई और अंशांकन की आवश्यकता को कम करती है, तथा रखरखाव लागत और कार्यभार को कम करती है।
किफायती:इसके लंबे जीवन और सरल रखरखाव के कारण, इसकी उपयोग लागत कम है और यह स्वचालित निगरानी प्रणालियों में दीर्घकालिक तैनाती के लिए उपयुक्त है।

कार्यात्मक विशेषताएं:
दो-इलेक्ट्रोड प्रणाली:सेंसर, जल में क्लोरीन डाइऑक्साइड की रेडॉक्स धारा को मापने के लिए विद्युत-रासायनिक प्रतिक्रिया को विभवान्तर के माध्यम से संचालित करने के लिए एक कार्यशील इलेक्ट्रोड और एक संदर्भ इलेक्ट्रोड का उपयोग करता है।
कोटिंग प्रौद्योगिकी:सेंसर की इलेक्ट्रोड सतह एक सांस लेने योग्य झिल्ली से ढकी होती है, जो केवल क्लोरीन डाइऑक्साइड को गुजरने और इलेक्ट्रोड के साथ प्रतिक्रिया करने की अनुमति देती है, जबकि पानी में अन्य प्रदूषकों को अलग करती है, जिससे इलेक्ट्रोड संदूषण कम होता है और सेंसर का सेवा जीवन बढ़ता है।
वास्तविक समय ऑनलाइन निगरानी:यह सेंसर जल में क्लोरीन डाइऑक्साइड की निरंतर ऑनलाइन निगरानी के लिए उपयुक्त है, तथा प्रक्रिया नियंत्रण की सटीकता और विश्वसनीयता सुनिश्चित करने के लिए चौबीसों घंटे जल गुणवत्ता की जानकारी का वास्तविक समय फीडबैक प्रदान कर सकता है।
तापमान क्षतिपूर्ति कार्य:कुछ सेंसर तापमान क्षतिपूर्ति फ़ंक्शन से लैस होते हैं, जो विभिन्न तापमान वातावरणों में माप की सटीकता बनाए रख सकते हैं और तापमान में उतार-चढ़ाव के कारण होने वाली त्रुटियों से बच सकते हैं।
कम बिजली की खपत:एम्पीयर सेंसरों की बिजली खपत कम होती है और ये दीर्घकालिक उपयोग के लिए उपयुक्त होते हैं, विशेष रूप से सीमित बिजली आपूर्ति वाली स्वचालित निगरानी प्रणालियों में।
प्रदूषण विरोधी डिजाइन:कोटिंग सुरक्षा के अलावा, कुछ सेंसर एक विशेष डिजाइन भी अपनाते हैं जो जटिल जल गुणवत्ता स्थितियों के तहत काम कर सकते हैं, उनमें मजबूत एंटी-फाउलिंग गुण होते हैं, और तैरती वस्तुओं या तलछट के प्रभाव को कम कर सकते हैं।
अनुप्रयोग परिदृश्यों की विस्तृत श्रृंखला:सेंसर का उपयोग सभी जल उपचार उद्योगों में पानी में कीटाणुशोधन प्रभाव और क्लोरीन डाइऑक्साइड की अवशिष्ट मात्रा की निगरानी के लिए किया जा सकता है।

सामान्य तौर पर, एम्पीयर कोटिंग दो-इलेक्ट्रोड क्लोरीन डाइऑक्साइड सेंसर उच्च संवेदनशीलता, तेज प्रतिक्रिया, दीर्घकालिक स्थिरता और कम रखरखाव आवश्यकताओं की विशेषताओं को जोड़ती है, और विभिन्न जल गुणों में सटीक पता लगाने और दीर्घकालिक निगरानी के लिए उपयुक्त है।

आपूर्ति की गुंजाइश:CD10.1 सेंसर, मेम्ब्रेन कैप, इलेक्ट्रोलाइट

	सीडी10.1
भंडारण	सेंसर: सूखा और बिना इलेक्ट्रोलाइट के +5 … +40 °C पर कोई सीमा नहीं
	इलेक्ट्रोलाइट: मूल बोतल में सूर्य के प्रकाश से सुरक्षित +5 … +35 °C न्यूनतम 1 वर्ष या निर्दिष्ट समाप्ति तिथि तक
	झिल्ली कैप: मूल पैकिंग में +5 … +40 °C पर कोई सीमा नहीं (प्रयुक्त झिल्ली कैप्स को संग्रहीत नहीं किया जा सकता)
रखरखाव	माप संकेत का नियमित नियंत्रण, कम से कम सप्ताह में एक बार निम्नलिखित विनिर्देश जल की गुणवत्ता पर निर्भर करते हैं: झिल्ली कैप का परिवर्तन: वर्ष में एक बार (पानी की गुणवत्ता पर निर्भर करता है) इलेक्ट्रोलाइट का परिवर्तन: प्रत्येक 3 - 6 माह में

विकल्प १: रिटेनिंग रिंग

- प्रवाह सेल में 0.5 बार से अधिक दबाव के साथ संचालन करते समय - आयाम रिटेनिंग रिंग 29 x 23.4 x 2.5 मिमी, स्लिटेड, PETP - नाली के लिए अलग-अलग स्थिति चयन योग्य (अनुरोध पर)

तकनीकी डाटा

1. CD10.1 (एनालॉग आउटपुट, एनालॉग आंतरिक सिग्नल प्रोसेसिंग)

संभाव्यता-मुक्त विद्युत कनेक्शन आवश्यक है, क्योंकि सेंसर इलेक्ट्रॉनिक गैल्वेनिक आइसोलेशन से सुसज्जित नहीं है।

	मापने श्रेणी में पीपीएम	संकल्प में पीपीएम	उत्पादन उत्पादन प्रतिरोध	नाममात्र ढलान में एमवी/पीपीएम	वोल्टेज आपूर्ति	संबंध
सीडी10.1एच-एम12	0.005…2.00 0	0.001	0…-2000 एमवी 1 किलोΩ	- 1000	±5 - ±15 वीडीसी 10 एमए	5-पोल M12 प्लग-ऑन फ्लैंज तारों का कार्य: पिन1: माप संकेत पिन2: +U पिन3: -यू पिन4: सिग्नल GND पिन5: एनसी
सीडी10.1एन-एम12	0.05…20.00	0.01		- 100
सीडी10.1एल-एम12	0.5…200.0	0.1		- 10
CD10.1HUp-M12	0.005…2.00 0	0.001	0…+2000 एमवी 1 किलोΩ	+1000	10 - 30 वीडीसी 10 एमए	5-पोल M12 प्लग-ऑन फ्लैंज तारों का कार्य: पिन1: माप संकेत पिन2: +U पिन3: पावर GND पिन4: सिग्नल GND पिन5: एनसी
CD10.1अप-M12	0.05…20.00	0.01		+100
CD10.1LUp-M12	0.5…200.0	0.1		+१०

(तकनीकी परिवर्तन के अधीन!)



2. सीडी10.1 (एनालॉग आउटपुट, डिजिटल सिग्नल प्रोसेसिंग)

एनालॉग-आउट / डिजिटल

- बिजली की आपूर्ति सेंसर के अंदर गैल्वेनिक रूप से पृथक होती है।

- आउटपुट सिग्नल भी गैल्वेनिक रूप से पृथक है, अर्थात विभव-मुक्त है।

	मापने श्रेणी में पीपीएम	संकल्प में पीपीएम	उत्पादन उत्पादन प्रतिरोध	नाममात्र ढलान में एमवी/पीपीएम	बिजली की आपूर्ति	संबंध
सीडी10.1एच-एएन-एम12	0.005…2.000	0.001	अनुरूप 0…-2 V (अधिकतम -2.5 V) 1 किलोΩ	- 1000	9-30 वीडीसी लगभग 20-56 mA	5-पोल M12 प्लग-ऑन निकला हुआ तारों का कार्य: पिन1: माप संकेत पिन2: +U पिन3: पावर GND पिन4: सिग्नल GND पिन5: एनसी
सीडी10.1एन-एएन-एम12	0.05…20.00	0.01		- 100
सीडी10.1एल-एएन-एम12	0.5…200.0	0.1		- 10
सीडी10.1एच-एपी-एम12	0.005…2.000	0.001	अनुरूप 0…+2 V (अधिकतम +2.5 V) 1 किलोΩ	+1000
सीडी10.1एन-एपी-एम12	0.05…20.00	0.01		+100
सीडी10.1एल-एपी-एम12	0.5…200.0	0.1		+१०

(तकनीकी परिवर्तन के अधीन!)



3. सीडी10.1 (डिजिटल आउटपुट, डिजिटल सिग्नल प्रोसेसिंग)

- बिजली की आपूर्ति सेंसर के अंदर गैल्वेनिक रूप से पृथक होती है।

- आउटपुट सिग्नल भी गैल्वेनिक रूप से पृथक है, अर्थात विभव-मुक्त है।

	मापने श्रेणी में पीपीएम	संकल्प में पीपीएम	उत्पादन आउटपुट प्रतिरोध	बिजली की आपूर्ति	संबंध
CD10.1H-M0c	0.005…2.000	0.001	मोडबस आरटीयू सेंसर में कोई टर्मिनेटिंग प्रतिरोधक नहीं हैं।	9-30 वीडीसी लगभग 20-56 mA	5-पोल M12 प्लग-ऑन फ्लैंज तारों का कार्य: पिन1: आरक्षित पिन2: +U पिन3: पावर GND पिन4: RS485B पिन5: RS485A
CD10.1N-M0c	0.05…20.00	0.01
CD10.L-M0c	0.5…200.0	0.1

(तकनीकी परिवर्तन के अधीन!)



4. CD10.1 4-20 mA (एनालॉग आउटपुट, एनालॉग आंतरिक सिग्नल प्रोसेसिंग)

संभाव्यता-मुक्त विद्युत कनेक्शन आवश्यक है, क्योंकि सेंसर इलेक्ट्रॉनिक गैल्वेनिक आइसोलेशन से सुसज्जित नहीं है।

4.1 विद्युत कनेक्शन: 2 पोल टर्मिनल क्लैंप

	मापने श्रेणी में पीपीएम	संकल्प एन में पीपीएम	उत्पादन उत्पादन प्रतिरोध	नाममात्र ढलान में एमए/पीपीएम	वोल्टेज आपूर्ति	संबंध
सीडी10.1एमए0.5	0.005…0.500	0.001	4…20 एमए अनकैलिब्रेटेड	32.0	12…30 वीडीसी आरएल 50Ω…आरएल 900Ω	2-पोल टर्मिनल (2 x 1 मिमी²)   अनुशंसित: गोल केबल 4 मिमी 2 x 0.34 मिमी²
सीडी10.1एमए2	0.005…2.000	0.001		8.0
सीडी10.1एमए5	0.05…5.00	0.01		3.2
सीडी10.1एमए10	0.05…10.00	0.01		1.6
सीडी10.1एमए20	0.05…20.00	0.01		0.8
सीडी10.1एमए-200	0.5…200.0	0.1		0.08

(तकनीकी परिवर्तन के अधीन!)

4.2 विद्युत कनेक्शन: 5 पोल M12 प्लग-ऑन फ्लैंज

	मापने श्रेणी में पीपीएम	संकल्प में पीपीएम	उत्पादन उत्पादन प्रतिरोध	नाममात्र ढलान में एमए/पीपीएम	वोल्टेज आपूर्ति	संबंध
सीडी10.1एमए0.5-एम12	0.005…0.500	0.001	4…20 एमए अनकैलिब्रेटेड	32.0	12…30 वीडीसी आरएल 50Ω…आरएल 900Ω	5-पोल M12 प्लग-ऑन फ्लैंज का कार्य तार: पिन1: एनसी पिन2: +U पिन3: -यू पिन4: एन सी. पिन5: एनसी
सीडी10.1एमए2-एम12	0.005…2.000	0.001		8.0
सीडी10.1एमए5-एम12	0.05…5.00	0.01		3.2
CD10.1MA10-M12	0.05…10.00	0.01		1.6
सीडी10.1एमए20-एम12	0.05…20.00	0.01		0.8
सीडी10.1एमए-200-एम12	0.5…200.0	0.1		0.08

(तकनीकी परिवर्तन के अधीन!)



अतिरिक्त पार्ट्स

प्रकार	झिल्ली टोपी	इलेक्ट्रोलाइट	कस्र्न पत्थर	O-अंगूठी
सभी CD10.1	एम10.3एन अनुच्छेद सं. 11057	ECD4 ● ECD7/W, 100 मिली आर्ट. नं. 11030	एस 2 कला. सं. 11906	20 x 1.5 सिलिकॉन अनुच्छेद सं. 11803

(तकनीकी परिवर्तन के अधीन!)
