उत्पाद विवरण:
|
| उत्पाद का नाम: | क्लोराइट/क्लोरेट सेंसर | उत्पाद मॉडल: | BR1MA |
|---|---|---|---|
| माप सीमा:: | 0.005~2.000; 0.05~2.00 | दबाव सीमा: | 0 ~ 5 (प्रवाह सेल) |
| तापमान सीमा: | 0 ~ 40 ℃ | प्रतिक्रिया समय: | टी90: लगभग. 1 मिनट. |
| प्रवाह दर: | 15-30 लीटर/घंटा (33-66 सेमी/सेकेंड) | ||
| प्रमुखता देना: | समुद्री जल क्लोराइट/क्लोरेट सेंसर,स्विमिंग पूल क्लोराइट/क्लोरेट सेंसर,पेयजल क्लोराइट/क्लोराइट सेंसर |
||

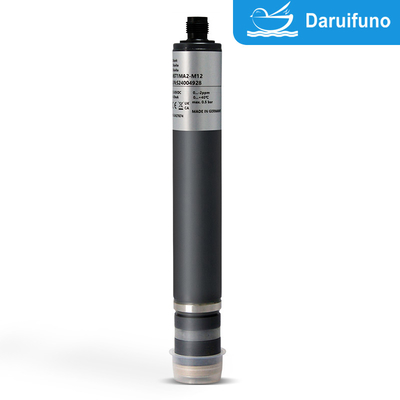

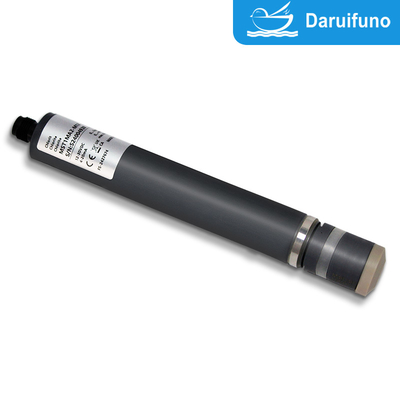

स्विमिंग पूल के लिए दो तार 4-20mA क्लोराइट / क्लोराइट सेंसर पीने के पानी की प्रक्रिया पानी और समुद्र का पानी
दो तारों के 4-20mA सिग्नल आउटपुट के साथ झिल्ली आधारित क्लोराइट/क्लोरेट सेंसर में निम्नलिखित मुख्य फायदे और विशेषताएं हैं:
1स्थिरता और विश्वसनीयता
झिल्ली सिद्धांतः झिल्ली पृथक्करण प्रौद्योगिकी प्रभावी रूप से हस्तक्षेप आयनों (जैसे क्लोराइड आयन, नाइट्रेट, आदि) के प्रभाव से बच सकती है।) और माप की चुनिंदापन और सटीकता में सुधार.
लंबे समय तक चलने वाला इलेक्ट्रोडः इलेक्ट्रोड का डिजाइन टिकाऊ है और जटिल जल परिस्थितियों में लंबे समय तक स्थिर प्रदर्शन बनाए रख सकता है।
2सुविधाजनक सिग्नल संचरण
दोहरी तार 4-20mA आउटपुटः कोई अतिरिक्त बिजली की आपूर्ति लाइन की आवश्यकता नहीं है, लंबी दूरी के संकेत संचरण के लिए उपयुक्त, मजबूत विरोधी हस्तक्षेप क्षमता, अच्छी संगतता,और सीधे पीएलसी और डीसीएस जैसे नियंत्रण प्रणालियों से जुड़ा जा सकता है.
एनालॉग सिग्नल मानकीकरणः 4-20mA आउटपुट औद्योगिक स्वचालन नियंत्रण में एक मानक इंटरफ़ेस है, जो मौजूदा प्रणालियों के साथ निर्बाध एकीकरण के लिए सुविधाजनक है।
3ऑनलाइन वास्तविक समय निगरानी
क्लोराइट और क्लोरेट एकाग्रता परिवर्तनों की वास्तविक समय निगरानी का समर्थन करता है, जल गुणवत्ता परिवर्तनों पर जल्दी से प्रतिक्रिया कर सकता है,और औद्योगिक प्रक्रिया नियंत्रण और जल उपचार अनुप्रयोगों के लिए उपयुक्त है.
4. कम रखरखाव लागत
झिल्ली को आसानी से बदलनाः झिल्ली को आसानी से बदल दिया जाता है और सेंसर का जीवनकाल बढ़ाया जाता है।
लंबे कैलिब्रेशन अंतराल: स्थिर माप, लगातार कैलिब्रेशन की आवश्यकता को कम करने और परिचालन लागत को कम करने के लिए।
5कठोर वातावरण के लिए प्रतिरोधी
प्रदूषण रोधी डिजाइनः झिल्ली संरचना प्रभावी रूप से गंदगी और कणों के आसंजन को रोक सकती है, और विभिन्न जल गुणवत्ता स्थितियों के लिए उपयुक्त है।
व्यापक अनुकूलन क्षमताः यह विभिन्न तापमान, पीएच और दबाव स्थितियों में स्थिर रूप से काम कर सकता है।
6सुरक्षा और पर्यावरण संरक्षण
गैर अभिकर्मक विधिः कोई रासायनिक अभिकर्मकों की आवश्यकता नहीं है, द्वितीयक प्रदूषण को कम करता है, और पर्यावरण के अनुकूल है।
गैर विषैले सामग्रीः झिल्ली और सेंसर की मुख्य सामग्री पर्यावरण के अनुकूल और टिकाऊ हैं, और पर्यावरण संरक्षण और पेयजल स्वच्छता मानकों को पूरा करती हैं।
तीन इलेक्ट्रोड प्रणाली, क्लोरेट और क्लोराइट को मापने के लिए, स्विमिंग पूल, पेयजल, सेवाओं, प्रक्रियाओं और समुद्री जल में उपयोग किया जाता है, पीएच पर निर्भरता को कम करता है, सर्फेक्टेंट्स के लिए सहिष्णु,क्लोरीन डाइऑक्साइड के प्रति कोई क्रॉस संवेदनशीलता नहीं, क्लोरीन और क्लोरेट, और 5 बार के दबाव प्रतिरोध
विनिर्देश
|
|
एमएसटी1 |
| सूचक | क्लोराइट |
| आवेदन | पीने का पानी, स्विमिंग पूल का पानी, सेवा का पानी, प्रक्रिया का पानी। |
| उचित क्लोरीन डाइऑक्साइड उत्पादन विधियाँ |
उदा. उदा. - एसिड/क्लोराइट विधि - क्लोरीन/क्लोराइट विधि |
| माप प्रणाली | झिल्ली से ढकी, एम्पेरोमेट्रिक पोटेंशियोस्टैटिक 3-इलेक्ट्रोड प्रणाली |
|
इलेक्ट्रॉनिक |
एनालॉग संस्करण: - आउटपुट वोल्टेज - गैर गैल्वानिक रूप से अलग इलेक्ट्रॉनिक्स - एनालॉग आंतरिक डेटा प्रसंस्करण - आउटपुट सिग्नलः एनालॉग (एनालॉग-आउट/एनालॉग) डिजिटल संस्करण: - इलेक्ट्रॉनिक पूरी तरह से गैल्वानिक रूप से अलग है - डिजिटल आंतरिक डेटा प्रसंस्करण - आउटपुट सिग्नल: एनालॉग (एनालॉग-आउट/डिजिटल) या डिजिटल (डिजिटल आउट/डिजिटल) एमए-संस्करणः - वर्तमान आउटपुट एनालॉग - गैर गैल्वानिक रूप से अलग इलेक्ट्रॉनिक्स - आउटपुट सिग्नलः एनालॉग (एनालॉग-आउट/एनालॉग) |
|
कार्य तापमान |
पानी का तापमान मापने के लिएः 0... +40 °C (मापने के पानी में कोई बर्फ के क्रिस्टल नहीं) |
| परिवेश का तापमानः 0... +55 °C | |
|
तापमान मुआवजा |
स्वचालित रूप से, एक एकीकृत तापमान सेंसर द्वारा तापमान में अधिकतम परिवर्तनः 0.3 °C प्रति मिनट, अचानक तापमान परिवर्तनों से बचना चाहिए |
|
अधिकतम अनुमत कार्य दबाव |
बिना रिटेनिंग रिंग के काम करना: - 0.5 बार - कोई दबाव आवेग और/या कंपन नहीं |
|
प्रवाह कक्ष में रिटेनिंग रिंग के साथ संचालनः - 5 बार, - कोई दबाव आवेग और/या कंपन नहीं (विकल्प 1 देखें) |
|
|
प्रवाह दर (आगमन प्रवाह वेग) |
प्रवाह सेल में लगभग 15-30 L/h (33 ¢ 66 cm/s) |
| पीएच-रेंज | पीएच 6 पीएच 9 |
| चलाने का समय | पहला प्रारंभ लगभग 24 घंटे |
| प्रतिक्रिया समय | T90: लगभग 1 मिनट |
| शून्य बिंदु समायोजन | सामान्यतः आवश्यक नहीं |
| कैलिब्रेशन | उपकरण पर, क्लोराइट की एकाग्रता के विश्लेषणात्मक निर्धारण द्वारा |
|
|
एमएसटी1 |
||
|
क्रॉस सेंसिटिविटी/इंटरफेन्स |
Mn2+, नाइट्राइट, Fe2+ क्लोरीन डाइऑक्साइड, क्लोरीन और क्लोरेट के लिए कोई हस्तक्षेप नहीं
संक्षारण अवरोधक माप त्रुटियों का कारण बन सकते हैं। पानी की कठोरता के लिए स्थिर करने वाले माप त्रुटियों का कारण बन सकते हैं। |
||
| कीटाणुनाशक की अनुपस्थिति | अधिकतम 24 घंटे | ||
|
संबंध |
एमवी संस्करणः5-पोल M12, प्लग-ऑन फ्लैंज Modbus संस्करणः5-पोल M12, प्लग-ऑन फ्लैंज 4-20 एमए संस्करणः 2-पोल टर्मिनल या 5-पोल M12, प्लग-ऑन फ्लैंज |
||
| सेंसर केबल की अधिकतम लंबाई (आंतरिक संकेत प्रसंस्करण के आधार पर) | एनालॉग | < 30 मीटर | |
| डिजिटल |
> 30 मीटर की अनुमति है केबल की अधिकतम लंबाई आवेदन पर निर्भर करती है |
||
| सुरक्षा का प्रकार |
5-पोल M12 प्लग-ऑन फ्लैंजः IP68 एमए हुड के साथ 2-पोल टर्मिनलः IP65 |
||
| सामग्री | माइक्रोपोरोस हाइड्रोफिलिक झिल्ली, पीवीसी, पीईईके, स्टेनलेस स्टील | ||
|
आकार |
व्यासः लगभग 25 मिमी लंबाईः एमवी संस्करण लगभग 190 मिमी (एनालॉग सिग्नल प्रोसेसिंग) लगभग 205 मिमी (डिजिटल सिग्नल प्रोसेसिंग) मॉडबस संस्करण लगभग 205 मिमी 4-20 mA संस्करण लगभग 220 मिमी (2-पोल-टर्मिनल) लगभग 190 मिमी (5-पोल-M12) |
||
| परिवहन | +5... +50 °C (सेंसर, इलेक्ट्रोलाइट, झिल्ली टोपी) | ||
|
भंडारण |
सेंसरः सूखा और इलेक्ट्रोलाइट के बिना +5... +40 °C पर कोई सीमा नहीं | ||
|
इलेक्ट्रोलाइटः +5... +35 °C पर सूर्य के प्रकाश से सुरक्षित मूल बोतल में न्यूनतम 1 वर्ष या निर्दिष्ट समाप्ति तिथि तक |
|||
|
झिल्ली टोपीः मूल पैकेजिंग में +5... +40 °C पर कोई सीमा नहीं (उपयोगी झिल्ली टोपी को संग्रहीत नहीं किया जा सकता है) |
|||
|
रखरखाव |
माप संकेत की नियमित जांच, सप्ताह में न्यूनतम एक बार निम्नलिखित विनिर्देश जल की गुणवत्ता पर निर्भर करते हैंः झिल्ली के ढक्कन को बदलना: वर्ष में एक बार इलेक्ट्रोलाइट का परिवर्तनः हर 3 से 6 महीने में |
||
|
|
|||
|
विकल्प 1: प्रतिधारण अंगूठी |
- प्रवाह कक्ष में 0.5 बार से अधिक के दबाव के साथ काम करने पर - आयाम रिंग 29 x 23.4 x 2.5 मिमी, कट, पीईटीपी - अलग-अलग स्थानों के लिए नाली चयन योग्य (अनुरोध पर) |
|
प्रतिस्थापन भाग
| प्रकार | झिल्ली टोपी | इलेक्ट्रोलाइट | एमेरी | ओ-अंगूठी |
| सभी MST1 के लिए |
M48.2 आर्ट. नं. 11047 |
EMST1/GEL, 100 मिलीलीटर अनुच्छेद 11202 |
S2 आर्ट. नं. 11906 |
14 x 1.8 एनबीआर अनुच्छेद 11806 |
(तकनीकी परिवर्तनों के अधीन)
तकनीकी डेटा
1.एमएसटी1 (एनालॉग आउटपुट, एनालॉग आन्तरिक संकेत प्रसंस्करण)
एक संभावित मुक्त विद्युत कनेक्शन आवश्यक है क्योंकि सेंसर इलेक्ट्रॉनिक गैल्वनिक अलगाव से सुसज्जित नहीं है।
|
|
माप सीमा
में पीपीएम |
संकल्प
में पीपीएम |
आउटपुट आउटपुट प्रतिरोध |
नाममात्र ढलान (pH 7.2) पर
मेंएमवी/पीपीएम |
वोल्टेज आपूर्ति | संबंध |
| MST1H-M12 | 0००५...२००० * | 0.001 |
0...-2000mV 1 kΩ |
-१००० |
±5 - ±15 वीडीसी 10 एमए |
5-पोल M12 प्लग-ऑन फ्लैंज
तारों का कार्य: पिन1: माप संकेत पिन2: +यू पिन 3: -यू पिन4: सिग्नल जीएनडी पिन5: n. c. |
|
MST1N-M12 |
0.05.2.00 * |
0.01 |
-100 |
|||
| MST1HUp-M12 | 0००५...२००० * | 0.001 |
0...+2000mV 1 kΩ |
+1000 |
10 - 30 वीडीसी 10 एमए |
5-पोल M12 प्लग-ऑन फ्लैंज तारों का कार्य: पिन1: माप संकेत पिन2: +यू पिन3: पावर जीएनडी पिन4: सिग्नल जीएनडी पिन5: n. c. |
|
MST1Up-M12 |
0.05.2.00 * |
0.01 |
+100 |
* 2 पीपीएम तक के लिए परीक्षण और अनुमोदित एकाग्रता
(तकनीकी परिवर्तनों के अधीन)
2.एमएसटी1 (एनालॉग आउटपुट, डिजिटल आन्तरिक संकेत प्रसंस्करण)
एनालॉग-आउट/डिजिटल
- बिजली की आपूर्ति सेंसर के अंदर गैल्वैनिक रूप से अलग है।
- आउटपुट सिग्नल भी गैल्वानिक रूप से पृथक है, जिसका अर्थ है संभावित मुक्त।
|
|
माप सीमा
में पीपीएम |
संकल्प
में पीपीएम |
आउटपुट आउटपुट प्रतिरोध |
नाममात्रढलान
मेंएमवी/पीपीएम |
शक्तिआपूर्ति | संबंध |
| MST1H-An-M12 | 0००५...२००० * | 0.001 |
एनालॉग 0...-2 वी (अधिकतम -2.5V) 1 kΩ |
-१००० |
9-30 वीडीसी लगभग। 20-56 एमए |
5-पोल M12 प्लग-ऑन फ्लैंज
तारों का कार्य: पिन1: माप संकेत पिन2: +यू पिन3: पावर जीएनडी पिन4: सिग्नल जीएनडी पिन5: n. c. |
| MST1N-An-M12 | 0.05.2.00 * | 0.01 | -100 | |||
| MST1H-Ap-M12 | 0००५...२००० * | 0.001 |
एनालॉग 0...+2 वी (अधिकतम +2.5 वी) 1 kΩ |
+1000 | ||
| MST1N-Ap-M12 | 0.05.2.00 * | 0.01 | +100 | |||
* 2 पीपीएम तक के लिए परीक्षण और अनुमोदित एकाग्रता
(तकनीकी परिवर्तनों के अधीन)
3.एमएसटी1 (डिजिटल) आउटपुट, डिजिटल आन्तरिक संकेत प्रसंस्करण)
- बिजली की आपूर्ति सेंसर के अंदर गैल्वैनिक रूप से अलग है।
- आउटपुट सिग्नल भी गैल्वानिक रूप से पृथक है, जिसका अर्थ है संभावित मुक्त।
|
|
माप सीमा
में पीपीएम |
संकल्प
में पीपीएम |
आउटपुट आउटपुट प्रतिरोध |
शक्ति आपूर्ति | संबंध |
|
MST1H-M0c |
0.005...2.000* |
0.001 |
मॉडबस आरटीयू
सेंसर में कोई समापन प्रतिरोधक नहीं हैं। |
9-30 वीडीसी लगभग 20-56 एमए |
5-पोल M12 प्लग-ऑन फ्लैंज
तारों का कार्य: पिन1: आरक्षित पिन2: +यू पिन3: पावर जीएनडी पिन4: RS485B पिन 5: RS485A |
|
MST1N-M0c |
0.05.2.00 * |
0.01 |
* 2 पीपीएम तक के लिए परीक्षण और अनुमोदित एकाग्रता
(तकनीकी परिवर्तनों के अधीन)
4.एमएसटी1 4-20 mA (एनालॉग आउटपुट, एनालॉग आन्तरिक संकेत प्रसंस्करण)
एक संभावित मुक्त विद्युत कनेक्शन आवश्यक है क्योंकि सेंसर इलेक्ट्रॉनिक गैल्वनिक अलगाव से सुसज्जित नहीं है।
4.1विद्युत कनेक्शनः 2 ध्रुव टर्मिनल क्लैंप
|
|
माप सीमा
में पीपीएम |
संकल्प
में पीपीएम |
आउटपुट
आउटपुट प्रतिरोध |
नाममात्र ढलान (pH 7.2) पर
मेंएमए/पीपीएम |
वोल्टेज आपूर्ति | संबंध |
|
MST1MA2 |
0००५...२००० * |
0.001 |
4...20 एमए अनकैलिब्रेटेड |
8.0
|
12...30 वीडीसी आरएल 50Ω...आरएल 900Ω |
दो ध्रुवीय टर्मिनल (2 x 1 मिमी2)
अनुशंसितः गोल केबल φ4 मिमी 2 x 0.34 मिमी2 |
|
MST1MA20 |
0.05.2.00 * |
0.01 |
0.8 |
|||
* 2 पीपीएम तक के लिए परीक्षण और अनुमोदित एकाग्रता
(तकनीकी परिवर्तनों के अधीन)
4.2 विद्युत कनेक्शनः 5 ध्रुव एम12 प्लग-इन फ्लैंग
|
|
माप सीमा
में पीपीएम |
संकल्प
में पीपीएम |
आउटपुट
आउटपुट प्रतिरोध |
नाममात्र ढलान (pH 7.2) पर
मेंएमए/पीपीएम |
वोल्टेज आपूर्ति | संबंध |
|
MST1MA2-M12 |
0००५...२००० * |
0.001 |
4...20 एमए अनकैलिब्रेट |
8.0 |
12...30 वीडीसी
आरएल 50Ω...आरएल 900Ω |
5-पोल M12 प्लग-ऑन फ्लैंज
तारों का कार्य: पिन 1: n. c. पिन2: +यू पिन 3: -यू पिन4: n c. पिन5: n. c. |
|
MST1MA20-M12 |
0.05.2.00 * |
0.01 |
0.8 |
* 2 पीपीएम तक के लिए परीक्षण और अनुमोदित एकाग्रता
(तकनीकी परिवर्तनों के अधीन)
