उत्पाद विवरण:
|
| उत्पाद का नाम: | पेरासिटिक एसिड सेंसर | उत्पाद मॉडल: | पी10.1 |
|---|---|---|---|
| माप सीमा:: | 0~20/200/2000/5000/20000/50000 पीपीएम | दबाव सीमा: | 0 ~ 1 (प्रवाह सेल) |
| तापमान सीमा: | 0…+45°C | प्रतिक्रिया समय: | टी90: लगभग. 3.5 मि. 10 डिग्री सेल्सियस T90 पर: लगभग। 1.5 मि. 45 डिग्री सेल्सियस पर |
| प्रवाह दर: | 15-30 लीटर/घंटा (33-66 सेमी/सेकेंड) | ||
| प्रमुखता देना: | उच्च रासायनिक प्रतिरोध पेरासिटिक एसिड सेंसर,झिल्ली-लेपित पेरासीटिक एसिड सेंसर,जल उपचार पेराएसिटिक एसिड सेंसर |
||

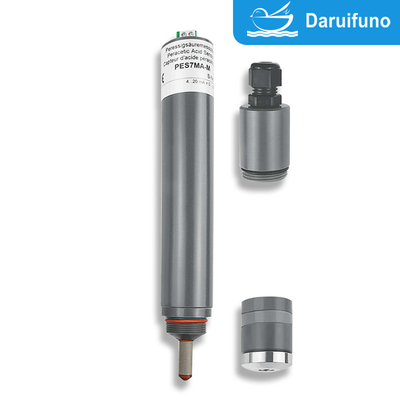

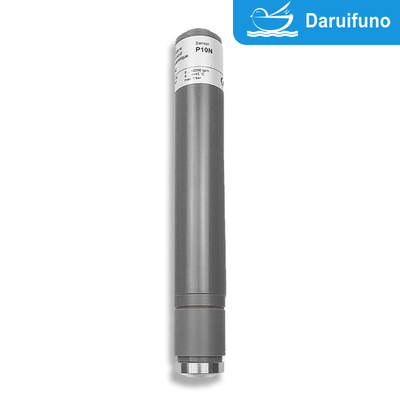

झिल्ली-लेपित उच्च रासायनिक प्रतिरोध के साथ पेरासिटिक एसिड सेंसर सभी जल उपचार अनुप्रयोगों के लिए
दो इलेक्ट्रोड प्रणाली झिल्ली पेराएसीटिक एसिड सेंसर P10.1 का उपयोग सभी जल उपचारों में किया जाता है। इसमें रसायनों के प्रति उच्च सहिष्णुता के साथ यांत्रिक रूप से मजबूत झिल्ली प्रणाली है।पानी का अधिकतम तापमान 45°C है. वैकल्पिक सीमा 0~20/200/2000/5000/20000/50000 ppm है। इसकी मुख्य विशेषताओं और लाभों में निम्नलिखित शामिल हैंः
विशेषताएं
1सरल दो-इलेक्ट्रोड संरचनाः
इसमें काम करने वाला इलेक्ट्रोड और संदर्भ इलेक्ट्रोड, कॉम्पैक्ट डिजाइन, उपकरण या प्रणाली में एकीकृत करने में आसान है।
इलेक्ट्रोडों के बीच जटिल परस्पर क्रियाओं को कम करता है और संकेत स्थिरता में सुधार करता है।
2चयनात्मक पता लगाना:
पेराएसीटिक एसिड के विशिष्ट पता लगाने के लिए झिल्ली तकनीक के माध्यम से अन्य हस्तक्षेपकारी पदार्थों को अलग करता है।
क्रॉस हस्तक्षेप से बचने के लिए एक स्थिर पृष्ठभूमि संकेत प्रदान करता है।
3. तेजी से प्रतिक्रिया समयः
झिल्ली की उच्च द्रव्यमान हस्तांतरण दर सेंसर को पेराएसीटिक एसिड सांद्रता में परिवर्तनों पर तेजी से प्रतिक्रिया करने में सक्षम बनाती है।
4कम रखरखाव आवश्यकताएं:
झिल्ली के सुरक्षात्मक प्रभाव से इलेक्ट्रोड की संदूषण और हानि कम होती है, जिससे सेंसर का सेवा जीवन बढ़ जाता है।
आमतौर पर दैनिक उपयोग के लिए स्वचालित कैलिब्रेशन और स्व-सफाई कार्य होते हैं।
5. व्यापक माप सीमाः
यह निम्न सांद्रता (पीपीएम स्तर) से उच्च सांद्रता तक पेराएसिटिक एसिड का पता लगा सकता है, विभिन्न अनुप्रयोग आवश्यकताओं को पूरा करता है।
लाभ
1उच्च सटीकता और स्थिरता:
झिल्ली विधि प्रभावी रूप से बाहरी हस्तक्षेप को कम करती है और पता लगाने की सटीकता और दीर्घकालिक स्थिरता में सुधार करती है।
2रासायनिक संक्षारण प्रतिरोध:
सेंसर सामग्री आमतौर पर पेराएसीटिक एसिड और अन्य कीटाणुनाशक के मजबूत ऑक्सीकरण वातावरण के अनुकूल होने के लिए संक्षारण प्रतिरोधी सामग्री से बनी होती है।
3कम बिजली की खपत डिजाइनः
दो इलेक्ट्रोड प्रणाली का सरल डिजाइन और कम ऊर्जा की खपत है, जो निरंतर ऑनलाइन निगरानी के लिए उपयुक्त है।
4. साइट पर स्थापित करने और संचालित करने के लिए आसानः
लघुकृत डिजाइन और प्लग-एंड-प्ले फ़ंक्शन इसे विभिन्न क्षेत्र की स्थितियों में तैनात करना आसान बनाता है।
5लचीला डेटा आउटपुटः
कई सिग्नल आउटपुट विधियों (जैसे एनालॉग सिग्नल 4-20mA या डिजिटल संचार प्रोटोकॉल) का समर्थन करता है, जिसे नियंत्रण प्रणाली के साथ एकीकृत करना आसान है।
6. मजबूत अनुकूलन क्षमता:
इसका उपयोग विभिन्न जल गुणवत्ता स्थितियों (जैसे सीवेज, पेयजल, औद्योगिक जल) में किया जा सकता है, और इसमें प्रवाह दर और दबाव परिवर्तनों के लिए मजबूत सहिष्णुता है।
विनिर्देश
|
|
पी10.1 |
||
| सूचक | पेराएसीटिक एसिड | ||
|
आवेदन |
सभी प्रकार के जल उपचार, समुद्री जल भी चालकता वाले एसिड सहन किए जाते हैं। (जैसे बोतल धोने की मशीन, सीआईपी संयंत्र) झिल्ली प्रणाली यांत्रिक प्रतिरोधी है। झिल्ली प्रणाली सरफेक्टेंट्स (टेंसिड्स) के प्रति अत्यधिक प्रतिरोधी है। |
||
| माप प्रणाली | झिल्ली से ढकी, एम्पेरोमेट्रिक 2-इलेक्ट्रोड प्रणाली | ||
|
इलेक्ट्रॉनिक्स |
एनालॉग संस्करण: - आउटपुट वोल्टेज - गैर गैल्वानिक रूप से अलग इलेक्ट्रॉनिक्स - एनालॉग आंतरिक डेटा प्रसंस्करण - आउटपुट सिग्नलः एनालॉग (एनालॉग-आउट/एनालॉग) डिजिटल संस्करण: - इलेक्ट्रॉनिक पूरी तरह से गैल्वानिक रूप से अलग है - डिजिटल आंतरिक डेटा प्रसंस्करण - आउटपुट सिग्नल: एनालॉग (एनालॉग-आउट/डिजिटल) या डिजिटल (डिजिटल आउट/डिजिटल) एमए-संस्करणः - वर्तमान आउटपुट एनालॉग - गैर गैल्वानिक रूप से अलग इलेक्ट्रॉनिक्स - आउटपुट सिग्नलः एनालॉग (एनालॉग-आउट/एनालॉग) |
||
|
माप सीमा के बारे में जानकारी |
सेंसर का वास्तविक ढलान उत्पादन से संबंधित नाममात्र ढलान के 65% से 150% के बीच भिन्न हो सकता है नोटः ढलान > 100% के साथ माप सीमा तदनुसार कम हो जाती है। (उदा.: 150% ढलान → 67% निर्दिष्ट माप सीमा) |
||
|
सटीकता पूर्ण पैमाने के मूल्य से दोहराए गए परिस्थितियों (25 °C, पीने के पानी में) में कैलिब्रेशन के बाद |
माप सीमा 2000 mg/l: 400 mg/l पर < 2% 1600 mg/l < 3% पर |
||
|
कार्य तापमान |
पानी का तापमान मापने के लिएः 0... +45 °C (मापने के पानी में कोई बर्फ के क्रिस्टल नहीं) |
||
| परिवेश का तापमानः 0... +55 °C | |||
| तापमान मुआवजा |
स्वचालित रूप से, एक एकीकृत तापमान सेंसर द्वारा तापमान में अचानक बदलाव से बचना चाहिए प्रतिक्रिया समय t90: लगभग 8 मिनट |
||
|
अधिकतम अनुमत कार्य दबाव |
बिना रिटेनिंग रिंग के काम करना: - 0.5 बार - कोई दबाव आवेग और/या कंपन नहीं |
||
|
प्रवाह कक्ष में रिटेनिंग रिंग के साथ संचालनः - 1.0 बार, - कोई दबाव आवेग और/या कंपन नहीं (विकल्प 1 देखें) |
|||
|
पी10.1 |
|
| प्रवाह दर (आने वाली प्रवाह गति) | प्रवाह सेल में लगभग 15-30L/h (33 ¢ 66 cm/s), छोटी प्रवाह दर निर्भरता दी गई है | |
| पीएच-रेंज | पीएच 1 ️ पीएच 8 (ताराटेक पी९.३ और पी१०.१ की ओर झुकाव, पृष्ठ ८ देखें) | |
|
चलाने का समय |
मापने की सीमा 200 मिलीग्राम/एल: पहला प्रारंभ लगभग 3 घंटे मापने की सीमा 2000 मिलीग्राम/लीटर: पहला प्रारंभ लगभग 1 घंटा माप सीमा 20000 मिलीग्राम/एल: पहला स्टार्टअप लगभग 30 मिनट। |
|
| प्रतिक्रिया समय |
टी९०: १० डिग्री सेल्सियस पर लगभग ३.५ मिनट T90: 45 °C पर लगभग 1.5 मिनट |
|
| शून्य बिंदु समायोजन | आवश्यक नहीं | |
| कैलिब्रेशन | उपकरण पर, विश्लेषणात्मक निर्धारण द्वारा | |
|
हस्तक्षेप |
O3: मापा गया मान बहुत बढ़ जाता है ClO2: मापा गया मान बढ़ाता है H2O2: माप मूल्य पर बहुत कम प्रभाव (PAA-सिग्नल की कमी) |
|
| चालकता एसिड का प्रभाव | पानी में 1 प्रतिशत सल्फ्यूरिक एसिड, 1 प्रतिशत नाइट्रिक एसिड या 1 प्रतिशत फॉस्फोरिक एसिड का माप व्यवहार पर कोई प्रभाव नहीं पड़ता है | |
| कीटाणुनाशक की अनुपस्थिति | अधिकतम 24 घंटे | |
|
संबंध |
mV संस्करणः 5-पोल M12, प्लग-ऑन फ्लैंज मॉडबस संस्करणः 5-पोल एम12, प्लग-ऑन फ्लैंज 4-20 mA संस्करणः 2-पोल टर्मिनल या 5-पोल M12, प्लग-ऑन फ्लैंज |
|
|
सेंसर केबल की अधिकतम लंबाई (आंतरिक संकेत प्रसंस्करण के आधार पर) |
एनालॉग | < 30 मीटर |
| डिजिटल |
> 30 मीटर की अनुमति है केबल की अधिकतम लंबाई आवेदन पर निर्भर करती है |
|
| सुरक्षा का प्रकार |
5-पोल M12 प्लग-ऑन फ्लैंजः IP68 एमए हुड के साथ 2-पोल टर्मिनलः IP65 |
|
| सामग्री | इलास्टोमर झिल्ली, पीवीसी-यू, स्टेनलेस स्टील 1.4571 | |
|
आकार |
व्यासः लगभग 25 मिमी लंबाईः एमवी संस्करण लगभग 190 मिमी (एनालॉग सिग्नल प्रोसेसिंग) लगभग 205 मिमी (डिजिटल सिग्नल प्रोसेसिंग) मॉडबस संस्करण लगभग 205 मिमी 4-20 mA संस्करण लगभग 220 मिमी (2-पोल-टर्मिनल) लगभग 190 मिमी (5-पोल-M12) |
|
| परिवहन | +5... +50 °C (सेंसर, इलेक्ट्रोलाइट, झिल्ली टोपी) | |
|
|
पी10.1 |
|
भंडारण |
सेंसरः सूखा और इलेक्ट्रोलाइट के बिना +5... +40 °C पर कोई सीमा नहीं |
|
इलेक्ट्रोलाइटः +5... +35 °C पर सूर्य के प्रकाश से सुरक्षित मूल बोतल में न्यूनतम 1 वर्ष या निर्दिष्ट समाप्ति तिथि तक |
|
|
झिल्ली टोपीः मूल पैकेजिंग में +5... +40 °C पर कोई सीमा नहीं (उपयोग किए गए झिल्ली टोपी को संग्रहीत नहीं किया जा सकता है) |
|
|
रखरखाव |
माप संकेत की नियमित जांच, सप्ताह में न्यूनतम एक बार निम्नलिखित विनिर्देश जल की गुणवत्ता पर निर्भर करते हैंः झिल्ली के ढक्कन को बदलना: वर्ष में एक बार इलेक्ट्रोलाइट का परिवर्तनः हर 3 से 6 महीने में |
|
|
|
विकल्प 1: प्रतिधारण अंगूठी |
- प्रवाह कक्ष में 0.5 बार से अधिक के दबाव के साथ काम करने पर - आयाम रिंग 29 x 23.4 x 2.5 मिमी, कट, पीईटीपी - अलग-अलग रिव के लिए स्थिति चयन योग्य (अनुरोध पर) |
|
तकनीकी डेटा
1.पी10.1 (एनालॉग आउटपुट, एनालॉग आन्तरिक संकेत प्रसंस्करण)
एक संभावित मुक्त विद्युत कनेक्शन आवश्यक है क्योंकि सेंसर इलेक्ट्रॉनिक गैल्वानिक से लैस नहीं है।
|
|
माप सीमा | संकल्प | आउटपुट आउटपुट प्रतिरोध | नाममात्र ढलान | वोल्टेज आपूर्ति | संबंध |
|
P10.1-20-M12 |
0...20 पीपीएम |
0,01 पीपीएम |
0...-2000 एमवी
1 kΩ |
-100 एमवी/पीपीएम |
±5 - ±15 वीडीसी
10 एमए |
तारों का कार्य: पिन1: माप संकेत पिन2: +यू पिन 3: -यू पिन4: सिग्नल जीएनडी |
| P10.1H-M12 | 0...200 पीपीएम | 0.1 पीपीएम | -10 एमवी/पीपीएम | |||
|
P10.1N-M12 |
5...2000 पीपीएम |
1 पीपीएम |
-1 एमवी/पीपीएम |
|||
| P10.1L-M12 | 0.005...2 % (20000 पीपीएम) |
0.001 % (10 पीपीएम) |
-१००० एमवी/% (-0.1 mV/ppm) |
|||
| P10.1Up2000-M12 | 5...2000 पीपीएम | 1 पीपीएम |
0...+2000 एमवी 1 kΩ |
+1 mV/ppm |
10 - 30 वीडीसी 10 एमए |
5-पोल M12 प्लग-ऑन फ्लैंज तारों का कार्य: पिन1: माप संकेत पिन2: +यू पिन3: पावर जीएनडी पिन4: सिग्नल जीएनडी पिन5: n. c. |
|
P10.1Up5000-M12 |
50 से 5000 पीपीएम |
1 पीपीएम |
+0.4 एमवी/पीपीएम |
(तकनीकी परिवर्तन के अधीन)
|
|
माप सीमा | संकल्प | आउटपुट आउटपुट प्रतिरोध | नाममात्र ढलान | शक्ति आपूर्ति | संबंध |
| P10.1-20- An-M12 | 0...20 पीपीएम | 0,01 पीपीएम |
एनालॉग 0...-2 V (अधिकतम -2.5 V) |
-100 एमवी/पीपीएम |
9-30 वीडीसी लगभग 20-56 एमए |
5-पोल M12 प्लग-ऑन फ्लैंज
तारों का कार्य: पिन1: माप संकेत पिन2: +यू पिन3: पावर जीएनडी पिन4: सिग्नल जीएनडी |
| P10.1H-An-M12 | 0...200 पीपीएम | 0.1 पीपीएम | -10 एमवी/पीपीएम | |||
| P10.1N-An-M12 | 5...2000 पीपीएम | 1 पीपीएम | -1 एमवी/पीपीएम | |||
| P10.1L-An-M12 | 0.005...2% (20000 पीपीएम) |
00.001% (10 पीपीएम) |
-1000 mV/% (-0.1 mV/ppm) |
|||
| P10.1-20- Ap-M12 | 0...20 पीपीएम | 0,01 पीपीएम |
एनालॉग 0...+2 वी (अधिकतम +2.5 V) |
-100 एमवी/पीपीएम | ||
| P10.1H-Ap-M12 | 0...200 पीपीएम | 0.1 पीपीएम | +10 mV/ppm | |||
| P10.1N-Ap-M12 | 5...2000 पीपीएम | 1 पीपीएम | +1 mV/ppm | |||
| P10.1L-Ap-M12 | 0.005...2% (20000 पीपीएम) |
00.001% (10 पीपीएम) |
+1000 mV/% (+0.1 एमवी/पीपीएम) |
(तकनीकी परिवर्तन के अधीन)
- बिजली की आपूर्ति सेंसर के अंदर गैल्वैनिक रूप से अलग है।
- आउटपुट सिग्नल भी गैल्वानिक रूप से पृथक है, जिसका अर्थ है संभावित मुक्त।
|
|
माप सीमा | संकल्प |
आउटपुट आउटपुट प्रतिरोध |
शक्ति आपूर्ति | संबंध |
|
P10.1-20- M0c |
0...20 पीपीएम |
0,01 पीपीएम |
मॉडबस आरटीयू सेंसर में कोई समापन प्रतिरोधक नहीं हैं। |
9-30 वीडीसी |
5-पोल M12 प्लग-ऑन फ्लैंज तारों का कार्य: पिन1: आरक्षित पिन2: +यू पिन3: पावर जीएनडी पिन4: RS485B पिन 5: RS485A |
| P10.1H-M0c | 0...200 पीपीएम | 0.1 पीपीएम | |||
| P10.1N-M0c | 5...2000 पीपीएम | 1 पीपीएम | |||
|
P10.1L-M0c |
0.005...2% (20000 पीपीएम) |
00.001% (10 पीपीएम) |
(तकनीकी परिवर्तन के अधीन)
एक संभावित मुक्त विद्युत कनेक्शन आवश्यक है क्योंकि सेंसर इलेक्ट्रॉनिक गैल्वानिक से लैस नहीं है।
|
|
माप सीमा | संकल्प | आउटपुट आउटपुट प्रतिरोध | नाममात्र ढलान | वोल्टेज आपूर्ति | संबंध |
| P10.1MA20 | 0...20 पीपीएम | 0,01 पीपीएम |
4...20 एमए अनकैलिब्रेट |
0,8 mA/ppm |
12...30 वीडीसी
RL = 50Ω (12V) RL 900Ω (30V) |
दो ध्रुवीय टर्मिनल (2 x 1 मिमी2)
अनुशंसितः गोल केबल φ4 मिमी |
| P10.1MA-200 | 0...200 पीपीएम | 0.1 पीपीएम | 0.08 एमए/पीपीएम | |||
| P10.1MA-500 | 5...500 पीपीएम | 1 पीपीएम | 0.032 mA/ppm | |||
| P10.1MA-2000 | 5...2000 पीपीएम | 1 पीपीएम | 0.008 mA/ppm | |||
| P10.1MA-5000 | 50 से 5000 पीपीएम | 1 पीपीएम | 0.0032 mA/ppm | |||
| P10.1MA-2% | 0.005.2 % (20000 पीपीएम) |
0.001 % (10 पीपीएम) |
8.0 एमए/% (0.0008 mA/ppm) |
|||
| P10.1MA-5% | 0०.०५.५% (50000 पीपीएम) |
0.01 % (100 पीपीएम) |
3.2 एमए/% (0.00032 mA/ppm) |
(तकनीकी परिवर्तन के अधीन)
|
|
माप सीमा | संकल्प | आउटपुट आउटपुट प्रतिरोध | नाममात्र ढलान | वोल्टेज आपूर्ति | संबंध |
| P10.1MA20-M12 | 0...20 पीपीएम | 0,01 पीपीएम |
4...20 एमए अनकैलिब्रेट |
0,8 mA/ppm |
12...30 वीडीसी
RL = 50Ω (12V)... RL 900Ω (30V) |
5-पोल M12 प्लग-ऑन फ्लैंज
तारों का कार्य: पिन 1: n. c. पिन2: +यू पिन 3: -यू पिन4: n c. |
| P10.1MA-200-M12 | 0...200 पीपीएम | 0.1 पीपीएम | 0.08 एमए/पीपीएम | |||
| P10.1MA-500-M12 | 5...500 पीपीएम | 1 पीपीएम | 0.032 mA/ppm | |||
| P10.1MA-2000-M12 | 5...2000 पीपीएम | 1 पीपीएम | 0.008 mA/ppm | |||
| P10.1MA-5000-M12 | 50 से 5000 पीपीएम | 1 पीपीएम | 0.0032 mA/ppm | |||
| P10.1MA-2%-M12 | 0.005.2 % (20000 पीपीएम) |
0.001 % (10 पीपीएम) |
8.0 एमए/% (0.0008 mA/ppm) |
|||
| P10.1MA-5%-M12 | 0०.०५.५% (50000 पीपीएम) |
0.01 % (100 पीपीएम) |
3.2 एमए/% (0.00032 mA/ppm) |
(तकनीकी परिवर्तन के अधीन)
प्रतिस्थापन भाग
| प्रकार | झिल्ली टोपी | इलेक्ट्रोलाइट | एमेरी | ओ-अंगूठी |
|
पी10.1 नहीं: - P10.1L - P10.1MA-2% - P10.1MA-5% |
M10.3N आर्ट. नं. 11057 |
EPS9H/W, 100 ml अनुच्छेद 11025 |
S2 आर्ट. नं. 11906 |
20 x 1.5 सिलिकॉन अनुच्छेद 11803 |
|
P10.1L P10.1MA-2% P10.1MA-5% |
EPS9L/W, 100 ml अनुच्छेद 11024 |
(तकनीकी परिवर्तन के अधीन)
