उत्पाद विवरण:
|
| उत्पाद का नाम: | ब्रोमीन सेंसर | उत्पाद मॉडल: | BR1MA |
|---|---|---|---|
| माप सीमा:: | 0.005~2.000; 0.05~5.00/10.00/20.00 | दबाव सीमा: | 0 ~ 0.5बार (फ्लो सेल) |
| तापमान सीमा: | 0 ~ 45 ℃ | प्रतिक्रिया समय: | टी90: लगभग 2 मिनट। |
| प्रवाह दर: | 15-30 लीटर/घंटा (33-66 सेमी/सेकेंड) | ||
| प्रमुखता देना: | पीने के पानी में ब्रोम सेंसर,समुद्री जल ब्रोमिन सेंसर,स्विमिंग पूल ब्रोमिन सेंसर |
||

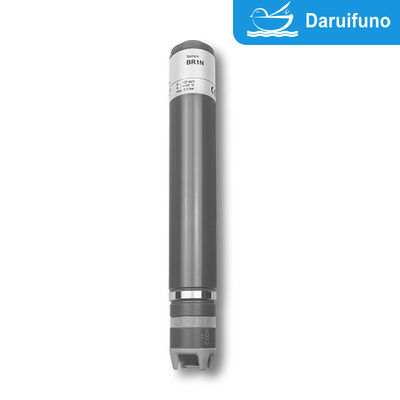

स्विमिंग पूल, पेयजल और समुद्री जल के लिए दो-तार 4-20mA ब्रोमीन सेंसर
1. कीटाणुशोधन उपोत्पादों के स्रोत के रूप में ब्रोमीन
जल उपचार के दौरान, विशेष रूप से कीटाणुशोधन के लिए क्लोरीन या ओजोन का उपयोग करते समय, ब्रोमीन क्लोरीन या ओजोन के साथ प्रतिक्रिया करके ब्रोमिनेटेड कीटाणुशोधन उपोत्पाद बना सकता है। सामान्य ब्रोमिनेटेड कीटाणुशोधन उपोत्पादों में ब्रोमेट (BrO₃⁻) और ब्रोमिनेटेड कार्बनिक यौगिक, जैसे ब्रोमोफॉर्म शामिल हैं, जो मानव स्वास्थ्य और पर्यावरण पर प्रतिकूल प्रभाव डाल सकते हैं। पानी में ब्रोमीन की सांद्रता का परीक्षण करने से मदद मिलती है: उनकी सांद्रता से अधिक होने से बचने के लिए उपोत्पादों के निर्माण की निगरानी करना; कीटाणुशोधन प्रक्रिया को अनुकूलित करके उप-उत्पादों के उत्पादन को कम करें।
2. ब्रोमीन और क्लोरीन के बीच परस्पर क्रिया
क्लोरीनीकरण कीटाणुशोधन प्रक्रिया के दौरान, पानी में ब्रोमीन क्लोरीन के साथ प्रतिक्रिया करके ब्रोमीन क्लोराइड (जैसे क्लोरोब्रोमाइड) बनाता है, जो कीटाणुशोधन प्रभाव को प्रभावित करता है और उपोत्पादों के निर्माण का कारण बन सकता है। पानी में ब्रोमीन सांद्रता की निगरानी करने से निम्नलिखित में मदद मिलती है: क्लोरीन की कीटाणुशोधन दक्षता सुनिश्चित करना; क्लोरीन की मात्रा और संपर्क समय को समायोजित करने के लिए कीटाणुशोधन प्रक्रिया पर ब्रोमीन के प्रभाव को समझें।
3. पानी की गुणवत्ता पर ब्रोमीन का प्रभाव
पानी में ब्रोमाइड की उपस्थिति का पानी की गुणवत्ता पर, विशेषकर पानी के रासायनिक गुणों पर, एक निश्चित प्रभाव पड़ता है। ब्रोमीन की उच्च सांद्रता पीएच मान, रासायनिक स्थिरता और अन्य पदार्थों के साथ पानी की प्रतिक्रियाशीलता को प्रभावित कर सकती है। ब्रोमीन की सांद्रता का पता लगाने से समग्र जल गुणवत्ता का आकलन करने और आवश्यक उपचार उपाय करने में मदद मिलती है।
4. प्रदूषकों के सूचक के रूप में ब्रोमीन
कुछ मामलों में, ब्रोमीन कुछ प्रदूषण स्रोतों का संकेतक है। उदाहरण के लिए, कुछ औद्योगिक अपशिष्ट जल, समुद्री जल या ब्रोमाइड युक्त पदार्थों को जल निकायों में छोड़े जाने से पानी में ब्रोमीन की सांद्रता में वृद्धि होगी। पानी में ब्रोमीन की सांद्रता की निगरानी प्रदूषकों की उपस्थिति के शुरुआती संकेतक के रूप में काम कर सकती है, जिससे जल उपचार संयंत्रों को प्रदूषण के संभावित स्रोतों की खोज करने और उन पर प्रतिक्रिया करने में मदद मिल सकती है।
5. जल स्वास्थ्य और पारिस्थितिकी पर प्रभाव
ब्रोमीन या इसके यौगिकों की उच्च सांद्रता जलीय पारिस्थितिक तंत्र पर प्रभाव डाल सकती है। पानी में ब्रोमेट जैसे उपोत्पादों की अत्यधिक सांद्रता जलीय जीवों, विशेष रूप से मछली और अकशेरुकी जीवों के लिए विषाक्त हो सकती है। पानी में ब्रोमीन की सांद्रता की निगरानी करके, पारिस्थितिक पर्यावरण के लिए संभावित खतरों का आकलन किया जा सकता है और संबंधित सुरक्षात्मक उपाय किए जा सकते हैं।
6. विनियम और मानक आवश्यकताएँ
कुछ देशों और क्षेत्रों में, पानी में ब्रोमाइड और ब्रोमिनेटेड कीटाणुशोधन उपोत्पादों को सख्ती से विनियमित किया जाता है, और ब्रोमीन की सांद्रता की निगरानी यह सुनिश्चित करने का एक महत्वपूर्ण साधन है कि पानी की गुणवत्ता नियामक आवश्यकताओं को पूरा करती है।
7. कीटाणुशोधन प्रक्रिया में एक विकल्प के रूप में ब्रोमीन
ब्रोमीन का उपयोग कभी-कभी कीटाणुनाशकों के विकल्प के रूप में किया जाता है। कुछ विशिष्ट जल उपचार प्रक्रियाओं में, ब्रोमीन का उपयोग क्लोरीन के स्थान पर या उसके साथ संयोजन में किया जाता है। इस प्रयोजन के लिए, पानी में ब्रोमीन सांद्रता का परीक्षण करने से इसके कीटाणुशोधन प्रभाव और सुरक्षा का मूल्यांकन करने में मदद मिलती है, और जल उपचार प्रणाली का विश्वसनीय संचालन सुनिश्चित होता है।
BR1MA ब्रोमीन सेंसर मुक्त ब्रोमीन (HOBr) और 1-ब्रोमो-3-क्लोरो-5,5-डाइमिथाइलहाइडेंटोइन (BCDMH) को मापने के लिए तीन-इलेक्ट्रोड प्रणाली का उपयोग करता है। इसका उपयोग स्विमिंग पूल, पेयजल, सेवा, प्रक्रिया और समुद्री जल में किया जाता है। यह पीएच निर्भरता को कम करता है, सर्फेक्टेंट को सहन करता है, और इसका दबाव प्रतिरोध 0.5 बार है।
विशेष विवरण
|
|
BR1 |
| सूचक | ब्रोमिन |
| आवेदन | पीने का पानी, स्विमिंग पूल का पानी, सेवा का पानी, प्रक्रिया का पानी, समुद्री पानी |
| ब्रोमीन एजेंट |
मुफ़्त ब्रोमीन (HOBr) 1-ब्रोमो-3-क्लोरो-5.5-डाइमिथाइल-हाइडेंटोइन (बीसीडीएमएच) |
| माप प्रणाली | झिल्ली से ढका हुआ, एम्परोमेट्रिक पोटेंशियोस्टेटिक 3-इलेक्ट्रोड सिस्टम |
|
इलेक्ट्रॉनिक |
एनालॉग संस्करण: - वोल्टेज आउटपुट - गैल्वेनिकली पृथक इलेक्ट्रॉनिक्स नहीं - एनालॉग आंतरिक डेटा प्रोसेसिंग - आउटपुट सिग्नल: एनालॉग (एनालॉग-आउट/एनालॉग) डिजिटल संस्करण:- इलेक्ट्रॉनिक पूरी तरह से गैल्वेनिक रूप से पृथक है - डिजिटल आंतरिक डेटा प्रोसेसिंग - आउटपुट सिग्नल: एनालॉग (एनालॉग-आउट/डिजिटल) या डिजिटल (डिजिटल-आउट/डिजिटल) एमए-संस्करण: - वर्तमान आउटपुट एनालॉग - गैल्वेनिकली पृथक इलेक्ट्रॉनिक्स नहीं - आउटपुट सिग्नल: एनालॉग (एनालॉग-आउट/एनालॉग) |
|
माप सीमा के बारे में जानकारी |
सेंसर का वास्तविक ढलान नाममात्र ढलान के 65% और 150% के बीच उत्पादन-संबंधित भिन्न हो सकता है
ध्यान दें: 100% से अधिक ढलान के साथ मापने की सीमा तदनुसार कम हो जाती है। (उदा.: 150% ढलान → निर्दिष्ट माप सीमा का 67%) |
|
कार्य तापमान |
पानी का तापमान मापना: 0 ... +45 डिग्री सेल्सियस (मापने वाले पानी में कोई बर्फ के क्रिस्टल नहीं) |
| परिवेश का तापमान: 0… +55 डिग्री सेल्सियस | |
| तापमान मुआवजा |
स्वचालित रूप से, एक एकीकृत तापमान सेंसर द्वारा अचानक तापमान परिवर्तन से बचना चाहिए |
|
अधिकतम. काम के दबाव की अनुमति दी |
रिंग को बरकरार रखे बिना ऑपरेशन: - 0.5 बार - कोई दबाव आवेग और/या कंपन नहीं |
|
फ्लो सेल में रिटेनिंग रिंग के साथ ऑपरेशन: - 0.5 बार, - कोई दबाव आवेग और/या कंपन नहीं (विकल्प 1 देखें) |
|
|
प्रवाह दर (आने वाली प्रवाह वेग) |
लगभग। प्रवाह सेल में 15-30 लीटर/घंटा (33-66 सेमी/सेकेंड)। |
| पीएच-रेंज |
पीएच 6.5 - पीएच 9.5, पीएच - मान पर अत्यधिक कम निर्भरता (आरेख अंतिम पृष्ठ "पीएच पर सापेक्ष निर्भरता" देखें) |
|
|
BR1 | ||
| रन-इन समय | पहला स्टार्ट-अप लगभग। 2 घंटे | ||
| प्रतिक्रिया समय | टी90: लगभग. 2 मिनट | ||
| शून्य बिंदु समायोजन | आवश्यक नहीं | ||
|
अंशांकन |
डिवाइस पर, ब्रोमीन सांद्रता के विश्लेषणात्मक निर्धारण द्वारा ब्रोमीन एजेंट के आधार पर अनुशंसा: - मुफ़्त ब्रोमीन DPD1 - विधि - बीसीडीएमएच डीपीडी4 - विधि |
||
|
क्रॉस संवेदनशीलता/हस्तक्षेप |
सीएल2: भी मापा जाता है Clo2: भी मापा जाता है O3: भी मापा जाता है संक्षारण अवरोधक मापने में त्रुटियां पैदा कर सकते हैं। पानी की कठोरता के लिए स्टेबलाइजर मापने में त्रुटियां पैदा कर सकते हैं। |
||
| कीटाणुनाशक का अभाव | अधिकतम. 24 घंटे | ||
|
संबंध |
एमवी संस्करण:5-पोल एम12, प्लग-ऑन निकला हुआ किनारा मोडबस संस्करण:5-पोल एम12, प्लग-ऑन निकला हुआ किनारा 4-20 एमए संस्करण: 2-पोल टर्मिनल या 5-पोल एम12, प्लग-ऑन निकला हुआ किनारा |
||
| अधिकतम. सेंसर केबल की लंबाई (आंतरिक सिग्नल प्रोसेसिंग के आधार पर) | अनुरूप | <30 मी | |
| डिजिटल |
> 30 मीटर की अनुमति है अधिकतम केबल लंबाई अनुप्रयोग पर निर्भर करती है |
||
| सुरक्षा प्रकार |
5-पोल M12 प्लग-ऑन निकला हुआ किनारा: IP68 एमए-हुड के साथ 2-पोल टर्मिनल: IP65 |
||
| सामग्री | माइक्रोपोरस हाइड्रोफिलिक झिल्ली, पीवीसी, PEEK, स्टेनलेस स्टील 1.4571 | ||
|
आकार |
व्यास: लगभग. 25 मिमी लंबाई: एमवी संस्करण: लगभग। 190 मिमी (एनालॉग सिग्नल प्रोसेसिंग) लगभग.. 205 मिमी (डिजिटल सिग्नल प्रोसेसिंग) मोडबस संस्करण: लगभग। 205 मिमी 4-20 एमए संस्करण: लगभग। 220 मिमी (2-पोल-टर्मिनल) लगभग। 190 मिमी (5-पोल-एम12) |
||
| परिवहन | +5 ... +50 डिग्री सेल्सियस (सेंसर, इलेक्ट्रोलाइट, मेम्ब्रेन कैप) | ||
|
|
BR1 |
|
भंडारण |
सेंसर: सूखा और बिना इलेक्ट्रोलाइट के +5… +40 डिग्री सेल्सियस पर कोई सीमा नहीं |
|
इलेक्ट्रोलाइट: मूल बोतल में +5 ... +35 डिग्री सेल्सियस पर सूरज की रोशनी से सुरक्षित मि. 1 वर्ष या निर्दिष्ट EXP-तिथि तक |
|
|
मेम्ब्रेन कैप: मूल पैकिंग में +5… +40 डिग्री सेल्सियस पर कोई सीमा नहीं (प्रयुक्त झिल्ली टोपियां संग्रहीत नहीं की जा सकतीं) |
|
|
रखरखाव |
मापने के संकेत का नियमित नियंत्रण, न्यूनतम। एक सप्ताह में एक बार निम्नलिखित जानकारी पानी की गुणवत्ता पर अत्यधिक निर्भर करती है: झिल्ली टोपी का परिवर्तन: वर्ष में एक बार इलेक्ट्रोलाइट बदलना: हर 3-6 महीने में |
|
|
|
चुननाआयन 1: बनाए रखना अँगूठी |
- जब प्रवाह सेल में दबाव >0.5 बार के साथ काम किया जा रहा हो
- आयाम रिटेनिंग रिंग 29 x 23.4 x 2.5 मिमी, स्लिटेड, पीईटीपी
- ग्रूव चयन के लिए अलग-अलग स्थिति (अनुरोध पर) |
|
तकनीकी डाटा
1. BR1 (एनालॉग आउटपुट, एनालॉग आंतरिक सिग्नल प्रोसेसिंग)
|
|
मापने की सीमा
में पीपीएम |
संकल्प
में पीपीएम |
उत्पादन आउटपुट प्रतिरोध |
नाममात्र ढलान (पीएच 7.2 पर)
एमवी/पीपीएम में |
वोल्टेज आपूर्ति | संबंध |
|
BR1H-M12 |
0.005…2.000 |
0.001 |
अनुरूप 0…-2000 एमवी
1 kΩ |
-1000 |
±5 - ±15 वीडीसी
10 एमए |
5-पोल M12 प्लग-ऑन निकला हुआ किनारा
तारों का कार्य: PIN1: मापने का संकेत पिन2: +यू पिन3:-यू पिन4: सिग्नल जीएनडी पिन5: एनसी |
|
BR1N-M12 |
0.05…20.00 |
0.01 |
-100 |
(तकनीकी परिवर्तन के अधीन!)
- बिजली की आपूर्ति सेंसर के अंदर गैल्वेनिक रूप से पृथक है।
- आउटपुट सिग्नल गैल्वेनिकली भी पृथक है, इसका मतलब है क्षमता-मुक्त।
|
|
मापने श्रेणी
में पीपीएम |
संकल्प
में पीपीएम |
उत्पादन
उत्पादन प्रतिरोध |
नाममात्र ढलान (पीएच 7.2 पर)
में एमवी/पीपीएम |
शक्ति आपूर्ति | संबंध |
| BR1H-An-M12 | 0.005…2.000 | 0.001 |
अनुरूप
0…-2 वी
(अधिकतम -2.5 वी)
1kΩ
|
-1000 |
9-30 वीडीसी लगभग। 20-56 एमए |
5-पोल M12 प्लग-ऑन निकला हुआ
तारों का कार्य: PIN1: मापने का संकेत PIN2: +U पिन3: पावर जीएनडी पिन4: सिग्नल जीएनडी पिन5: एनसी |
| BR1N-An-M12 | 0.05…20.00 | 0.01 | -100 | |||
| BR1H-एपी-एम12 | 0.005…2.000 | 0.001 |
अनुरूप 0…+2 वी (अधिकतम +2.5 वी) 1kΩ |
+1000 | ||
| BR1N-एपी-एम12 | 0.05…20.00 | 0.01 | +100 |
(तकनीकी परिवर्तन के अधीन!)
- बिजली की आपूर्ति सेंसर के अंदर गैल्वेनिक रूप से पृथक है।
- आउटपुट सिग्नल गैल्वेनिकली भी पृथक है, इसका मतलब है क्षमता-मुक्त।
|
|
मापने श्रेणी
में पीपीएम |
संकल्प
में पीपीएम |
उत्पादन
उत्पादन प्रतिरोध |
शक्ति आपूर्ति | संबंध |
|
BR1H-M0c |
0.005…2.000 |
0.001 |
मोडबस आरटीयू
सेंसर में कोई टर्मिनेटिंग रेसिस्टर्स नहीं हैं। |
9-30 वीडीसी
लगभग। 20-56 एमए |
5-पोल M12 प्लग-ऑन निकला हुआ किनारा
तारों का कार्य: पी IN1: आरक्षित पिन2: +यू पिन3: पावर जीएनडी पिन4: आरएस485बी पिन5: आरएस485ए |
|
BR1N-M0c |
0.05…20.00 |
0.01 |
(तकनीकी परिवर्तन के अधीन!)
एक संभावित-मुक्त विद्युत कनेक्शन आवश्यक है क्योंकि सेंसर इलेक्ट्रॉनिक गैल्वेनिकल अलगाव से सुसज्जित नहीं है।
|
|
मापने श्रेणी
में पीपीएम |
संकल्प
में पीपीएम |
आउटपुट आउटपुट प्रतिरोध |
नाममात्र ढलान (पीएच 7.2 पर)
मेंएमए/पीपीएम |
वोल्टेज आपूर्ति | संबंध |
| BR1MA-2 | 0.005 … 2.000 | 0.001 |
अनुरूप 4…20 एमए अनकैलिब्रेटेड |
8.0 |
12…30 वीडीसी आरएल = 50Ω (12वी)… 900Ω (30V) |
2-पोल टर्मिनल (2 x 1 मिमी²)
अनुशंसित: गोल केबल φ 4 मिमी 2 x 0.34 मिमी² |
| BR1MA-5 | 0.05 … 5.00 | 0.01 | 3.2 | |||
| BR1MA-10 | 0.05…10.00 | 0.01 | 1.6 | |||
| BR1MA-20 | 0.05…20.00 | 0.01 | 0.8 |
(तकनीकी परिवर्तन के अधीन!)
|
|
मापने श्रेणी
में पीपीएम |
संकल्प
में पीपीएम |
आउटपुट आउटपुट प्रतिरोध |
नाममात्र ढलान (पीएच 7.2 पर)
मेंएमए/पीपीएम |
वोल्टेज आपूर्ति | संबंध |
| BR1MA-2-M12 | 0.005 … 2.000 | 0.001 |
अनुरूप 4…20 एमए अनकैलिब्रेटेड |
8.0 |
12…30 वीडीसी आरएल = 50Ω (12वी)…900Ω (30वी) |
5-पोल M12 प्लग-ऑन निकला हुआ किनारा
तारों का कार्य: पिन1: एनसी पिन2: +यू पिन3:-यू पिन4: एन सी. पिन5: एनसी |
| BR1MA-5-M12 | 0.05 … 5.00 | 0.01 | 3.2 | |||
| BR1MA-10-M12 | 0.05…10.00 | 0.01 | 1.6 | |||
| BR1MA-20-M12 | 0.05…20.00 | 0.01 | 0.8 |
(तकनीकी परिवर्तन के अधीन!)
अतिरिक्त पार्ट्स
| प्रकार |
झिल्ली टोपी |
इलेक्ट्रोलाइट | कस्र्न पत्थर | हे-अँगूठी |
| सभी BR1 |
एम48.2 कला। क्रमांक 11047 |
ईसीपी1.4/जीईएल, 100 मिली कला। क्रमांक 11006.1 |
एस 1 कला। क्रमांक 11908 |
14 x 1.8 एनबीआर कला। क्रमांक 11806 |
(तकनीकी परिवर्तन के अधीन!)
